zzfx/zzfw系列防爆阻火呼吸采用不锈钢、优质铝合金或铸铁制造,重量轻、耐腐蚀性能好。阀板、阀座间的密封面用工程塑料制作。阀闭合时,密封性能良好,达ansi b16.104ⅵ级标准。阻火层采用不锈钢制造,并用多孔阻燃措施,阻火性能优良。整体结构按自力式原理设计,是防爆结构的最佳选择。

本产品主要应用于石油制品或其他化学溶剂如汽油、煤油、柴油、原油、苯、甲苯、乙醇等介质,因贮运或生产过程中,遇空气会蒸发或变质,影响产品正常使用。故在上述产品的贮运或生产过程中,在其上面覆盖一层氮气,以阻止其直接与空气接触而蒸发或变质。

向贮罐注入制品或由贮罐向外输送制品时,或当环境温度改变等原因都会影响贮罐内覆盖层压力波动。本呼吸阀能迅速排除由上述原因引起的压力波动,维持贮罐内压力恒定。

本产品应与本厂自力式微压(氮封)调节阀和带指挥器操作型自力式压力调节阀组成一套氮封装置(详见各产品说明书)。

本产品由壳体、阀板、阀座、阻火层及防护罩壳等组成。该阀一般设置在贮罐顶端,用法兰相连

image module

正常状态下,即贮罐压力在设定压力范围内,呼吸阀上、下阀板均处于闭合状态,贮罐不向外呼气,也不向内吸气(图1);

image module

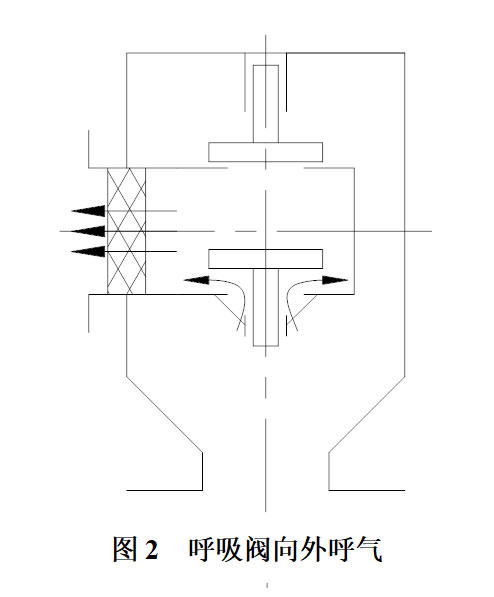

当贮罐内压力升高时,下阀板被顶开,多余气体经下阀板与下阀座间的阻火层排入大气(图2);

image module

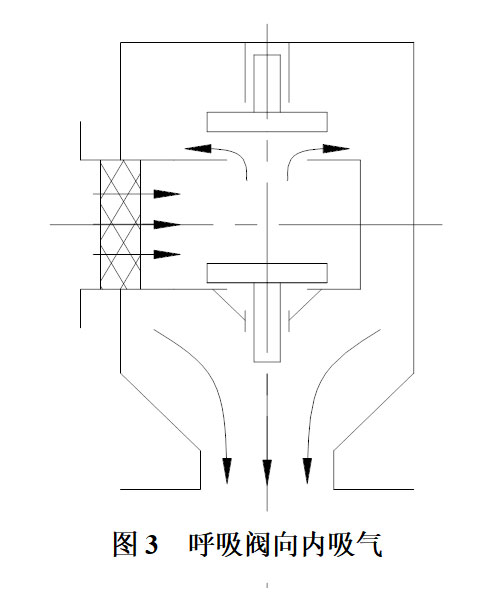

当贮罐内压力降低(降至负压)时,此时上阀板开启,外界大气经阻火层,由上阀板与上阀座间的间隙流入贮罐(图3)。

image module

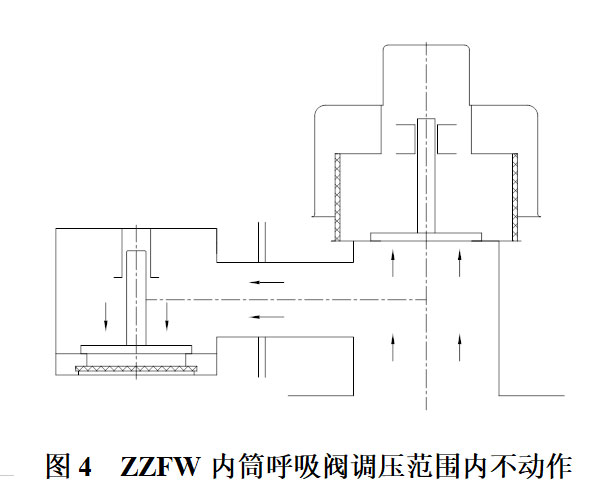

正常状态下,即贮罐压力在设定压力范围内,呼吸阀上、下阀板均处于闭合状态,贮罐不向外呼气,也不向内吸气(图4);

image module

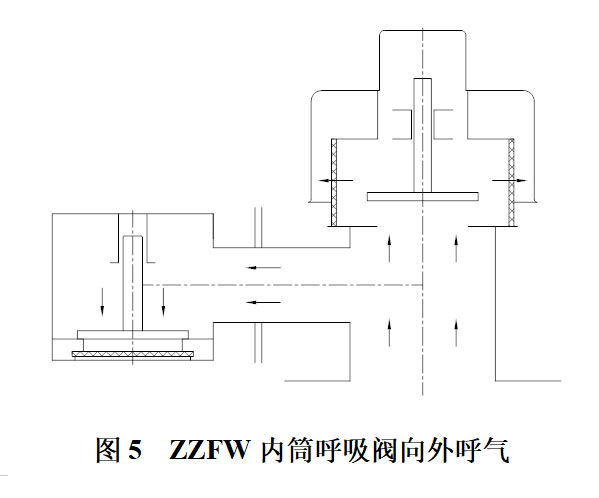

当贮罐内压力升高时,下阀板被顶开,多余气体经下阀板与下阀座间的阻火层排入大气(图5);

image module

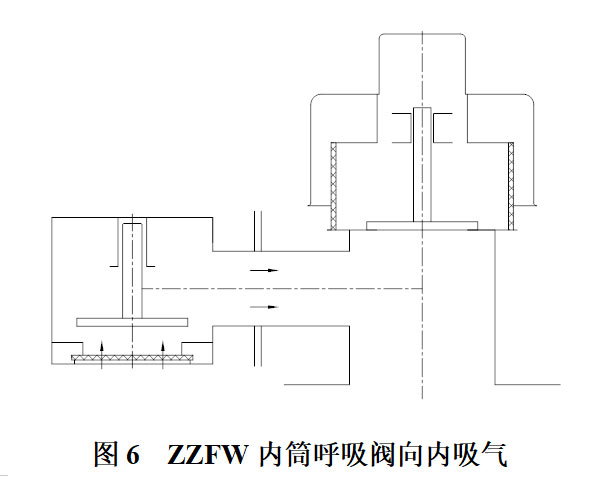

当贮罐内压力降低(降至负压)时,此时上阀板开启,外界大气经阻火层,由上阀板与上阀座间的间隙流入贮罐(图6)。

序号零件名称常用材质
1阀体ht200、wcb、cf8
2阀座wcb、cf8
3阀板304
4阻火层304
5防火罩壳zl106、304
6密封环ptfe
公称通径dn (mm)5080100150200250
公称压力pn (mpa)1.0、1.6
调压范围 (pa)呼气:800、1200、1600
吸气:-280
调节压力允差 (pa)-30~60
工作温度 (℃)±100
泄漏量等级符合ansi b16.104 ⅵ级
法兰连接形式pn≤1.6mpa按hg/t20592-2009 rf,阀体突面
