zshof/zdrof系列“o”型衬氟切断球阀是一种二片式全通径浮动式球阀结构。阀体内壁及球芯衬氟塑料f46或pfa，主要用于截断或接通管路中的腐蚀性介质，并可用于流体的调节和控制。执行机构选用高性能双活塞齿轮齿条结构，传动效率高，结构紧凑或电子式电动执行机构。该系列产品公称通径范围dn15～250mm（1/2”～10”），公称压力等级pn1.0、1.6 mpa（150lb）。与其它阀类相比，具有以下特点：
- 流体阻力小，衬里球阀内壁光滑，流道畅通是所有阀类中流体阻力最小的一种；
- 开关迅速、方便，只需将球体旋转90°，便完成开启和关闭动作；
- 采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面与ptfe阀座组合，密封性好，达到零泄漏；
- 球体与阀杆一体化设计，消除了转动角差，杜绝了由于压力变化引起冲出承压件的可能性，保证了使用的安全性、可靠性；
- 阀座限位结构（扭矩稳定）：主副阀体连接处、阀体与填料函连接处金属限位结构，使阀座密封圈合理预紧并限位，大大减小了操作扭矩；
- 标准执行器：气动、电动可互换。

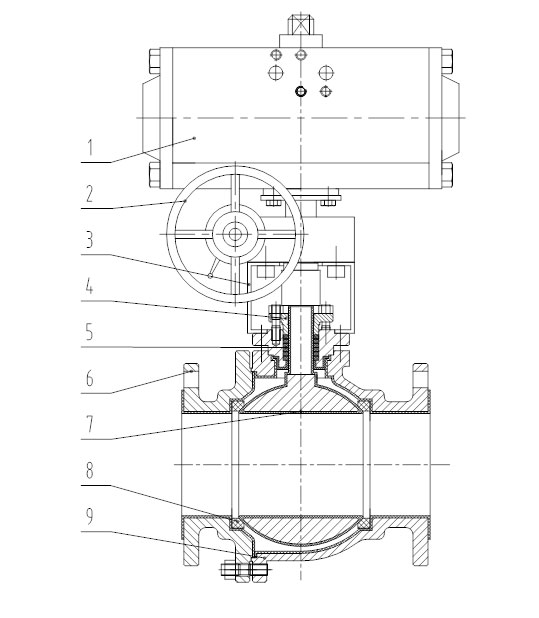

图一 衬氟球阀结构图（dn15~250）
| 序号 | 零件名称 | 常用材料 |
| 1 | 执行器 | 执行器（气动、电动） |
| 2 | 手 轮 | （可带、可不带） |
| 3 | 支 架 | q235b、wcb |
| 4 | 填料压盖 | wcb、cf8 |
| 5 | 填 料 | ptfe |
| 6 | 主阀体 | wcb f46、cf8 f46 |
| 7 | 球 芯 | 304 f46 |
| 8 | 阀 座 | ptfe |
| 9 | 副阀体 | wcb f46、cf8 f46 |
| 公称通径dn(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| 额定流量系数kv | 20 | 38 | 72 | 110 | 170 | 270 | 380 | 510 | 940 | 1400 | 2200 | 3500 | 5000 |
| 公称压力(mpa) | 1.0、1.6、150lb | ||||||||||||
| 固有流量特性 | 快开 | ||||||||||||
| 额定转角（°） | 0±4°～90±4° | ||||||||||||
| 介质温度（℃） | -30~150 | ||||||||||||
| 泄漏等级 | vi级 | ||||||||||||
| 气源压力ps（mpa） | 0.4～0.6 | ||||||||||||
| 电源电压 | 220v.ac 50hz或380v.ac 50hz | ||||||||||||
| 法兰连接形式 | 按hg/t20592-2009 rf | ||||||||||||
注：1、特殊要求可按照客户指定生产；
2、法兰可按ansi、jis等法兰标准制造。
| 型 式 | 气动活塞式 | 电动式 | |
| 型 号 | sr | da | 见各厂家选型样本 |
| 类 型 | 单作用型 | 双作用型 | |
| 用 途 | 切断 | 切断 | |
| 接 口 | g1/8”、 g1/4”、 g1/2” | 见各厂家选型样本 | |
| 额定转角 | 90° | ||
| 正作用 | 气压增加阀关 | ||
| 反作用 | 气压增加阀开 | ||
| 环境温度 | -40~80℃ | ||
| 表面涂层 | 中间银色 两边红色 | ||
| 附 件 | 减压器、电磁阀、限位开关、手轮、气控阀等 | ||
| 公称通径dn(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 扭矩n.m | pn16 | 8 | 10 | 12 | 20 | 32 | 40 | 65 | 100 | 140 | 260 | 450 | 750 | 1200 |
注：扭矩表仅做参考，结合实际介质、压力不同可以增减扭矩。
| 序号 | 项 目 | 气动衬氟球阀 | 电动衬氟球阀 |
| 1 | 基本误差＜(%) | ±2.5 | ±2.5 |
| 2 | 额定转角偏差＜(%) | 2.5 | 0.5 |
| 3 | 额定流量系数偏差＜(%) | 10 | |
注：本产品性能指标贯彻gb/t4213-2008。
