zsho/zdro系列“o”型切断球阀小口径采用二片式球阀结构，大口径采用三片式球阀结构。阀体由主、副二部分组成，球芯采用全通径，额定流量系数大，流阻小。球芯表面采用特殊工艺进行硬化处理，使其表面光滑耐磨，阀座密封材料为碳纤维增强型聚四氟乙烯，阀座磨损小，密封优良，使用寿命长，具有极强的切断性能。执行机构选用高性能双活塞齿轮齿条结构或拨叉式结构，传动效率高，结构紧凑或电子式电动执行机构。该系列产品公称通径范围dn15～500mm（1/2”～20”），公称压力等级pn1.6~10.0mpa（150lb~600lb）。
- 阀座限位结构（扭矩稳定）：阀座密封圈合理预紧并限位，大大减小了操作扭矩；阀座底部设有弹簧，维持扭矩稳定；
- 阀杆防飞出设计（安全可靠）：下装式阀杆，防止阀杆因介质压力过高而飞出，彻底消除了安全隐患；
- 独特的防火设计（可在火烧后保持密封）：软密封阀座采用带有密封面的不锈钢座包裹聚四氟乙烯密封圈组合式阀座，不锈钢座密封面和球体间有一小间隙。当聚四氟乙烯密封圈遇火烧毁时，浮动球体在介质压力作用下压向不锈钢座，同时依靠阀座底部弹簧作用，推动不锈钢座压向球芯，球体和不锈钢座密封面间形成密封；
- 防静电装置（可将静电引出）：简便易装的防静电装置，使球体、阀杆和阀体始终连为一体，因开关导致密封面摩擦而产生的静电被引出；
- 标准执行器：气动、电动可互换。

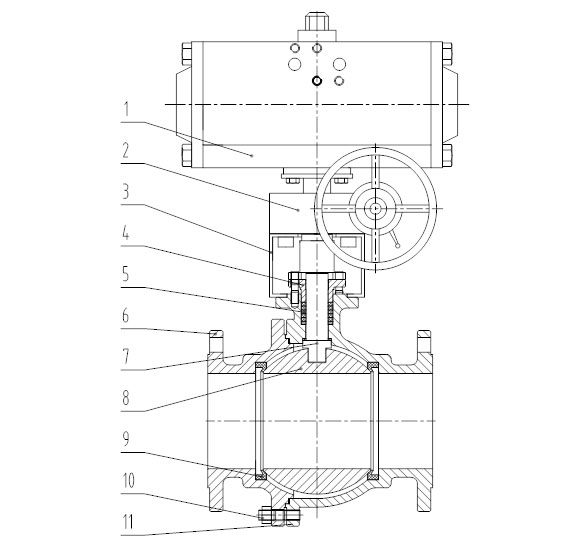

图一 浮动球阀结构图（dn15~150）
| 序号 | 零件名称 | 常用材料 |
| 1 | 执行器 | 执行器（气动、电动） |
| 2 | 手 轮 | （可带、可不带） |
| 3 | 支 架 | wcb |
| 4 | 填料压盖 | wcb、cf8 |
| 5 | 填 料 | ptfe、柔性石墨 |
| 6 | 副阀体 | wcb、cf8、cf8m |
| 7 | 阀 杆 | 2cr13、17-4ph |
| 8 | 球 芯 | 304、316、316l |
| 9 | 阀 座 | ptfe、ppl |
| 10 | 螺 柱 | 35、304 |
| 11 | 主阀体 | wcb、cf8、cf8m |

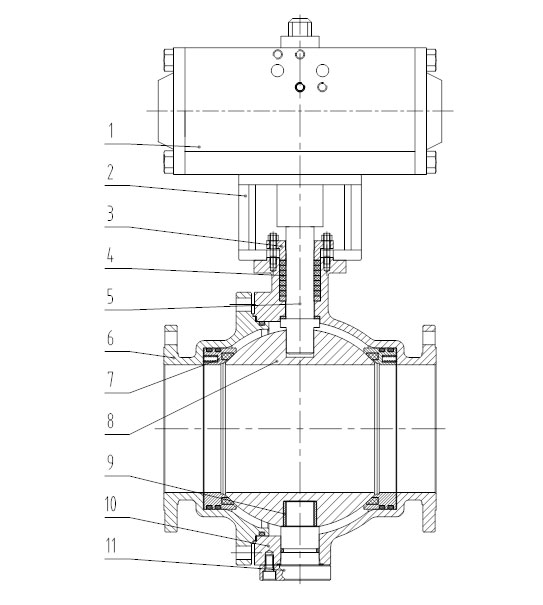

图二 固定球阀结构图（dn200以上）
| 序号 | 零件名称 | 常用材料 |
| 1 | 执行器 | 执行器（气动、电动） |
| 2 | 支 架 | wcb |
| 3 | 填料压盖 | wcb、cf8 |
| 4 | 填 料 | ptfe、柔性石墨 |
| 5 | 阀 杆 | 2cr13、17-4ph |
| 6 | 副阀体 | wcb、cf8、cf8m |
| 7 | 阀 座 | 304 ptfe、316 ppl |
| 8 | 球 芯 | 304、316、316l |
| 9 | 导向套 | 304渗氮、316渗氮 |
| 10 | 主阀体 | wcb、cf8、cf8m |
| 11 | 底塞轴 | wcb、cf8、cf8m |
| 公称通径dn(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 额定流量系数kv | 20 | 38 | 72 | 110 | 170 | 270 | 380 | 510 | 940 |
| 公称通径dn(mm) | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 额定流量系数kv | 1400 | 2200 | 3500 | 5000 | 8500 | 11000 | 13500 | 17000 | 20500 |
| 公称压力pn | 1.6~10.0mpa 、150lb~600lb | ||||||||
| 固有流量特性 | 快开 | ||||||||
| 额定转角（°） | 0±4°～90±4° | ||||||||
| 允许泄漏等级 | ⅵ级、无泄漏 | ||||||||
| 气源压力ps（mpa） | 0.4～0.6 | ||||||||
| 电源电压 | 220v.ac 50hz或380v.ac 50hz | ||||||||
| 法兰连接形式 | pn1.6mpa按hg/t20592-2009 rf，阀体突面 pn≥4.0mpa按hg/t20592-2009 fm，阀体凹面 | ||||||||
注：1、特殊要求可按照客户指定生产；
2、法兰可按ansi、jis等法兰标准制造；
3、法兰距可按客户指定生产。
| 型 式 | 气动活塞式 | 电动式 | |
| 型 号 | sr | da | 见各厂家选型样本 |
| 类 型 | 单作用型 | 双作用型 | |
| 用 途 | 切断 | 切断 | |
| 接 口 | g1/8”、 g1/4”、 g1/2” | 见各厂家选型样本 | |
| 额定转角 | 90° | ||
| 正作用 | 气压增加阀关 | ||
| 反作用 | 气压增加阀开 | ||
| 环境温度 | -40~80℃ | ||
| 表面涂层 | 中间银色 两边红色 | ||
| 附 件 | 减压器、电磁阀、限位开关、手轮、气控阀等 | ||
扭矩表(n.m)
| 公称通径dn(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
扭矩 n.m | pn16 | 6 | 9 | 14 | 20 | 30 | 40 | 60 | 85 | 130 |
| pn40 | 10 | 12 | 18 | 30 | 40 | 60 | 100 | 200 | 300 | |
| pn64 | 15 | 20 | 30 | 45 | 60 | 90 | 150 | 260 | 400 | |
| 公称通径dn(mm) | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
扭矩 n.m | pn16 | 220 | 400 | 700 | 1000 | 1300 | 1800 | 2200 | 2800 | 4000 |
| pn40 | 550 | 900 | 1000 | 1300 | 2200 | 2800 | 4000 | 5200 | 6500 | |
| pn64 | 600 | 900 | 1400 | 2000 | 3000 | 4000 | 6000 | 8000 | 11000 | |
注：扭矩表仅做参考，结合实际介质、压力不同可以增减扭矩。
| 序号 | 项 目 | 气动球阀 | 电动球阀 |
| 1 | 基本误差＜(%) | ±2.5 | ±2.5 |
| 2 | 额定转角偏差＜(%) | 2.5 | 0.5 |
| 3 | 额定流量系数偏差＜(%) | 10 | |
注：本产品性能指标贯彻gb/t4213-2008。
压力 温度 | pn16 | pn40 | pn64 | |||
| wcb | cf8 | wcb | cf8 | wcb | cf8 | |
| -196～-20 | — | 16.0 | — | 40.0 | — | 64.0 |
| -20～100 | 16.0 | 16.0 | 40.0 | 40.0 | 64.0 | 64.0 |
| 150 | 16.0 | 16.0 | 40.0 | 40.0 | 64.0 | 64.0 |
| 200 | 16.0 | 16.0 | 40.0 | 40.0 | 64.0 | 64.0 |
| 250 | 14.0 | 15.0 | 36.0 | 38.0 | 56.0 | 60.0 |
| 300 | 12.5 | 14.0 | 32.0 | 36.0 | 50.0 | 56.0 |
| 350 | 11.0 | 13.2 | 28.0 | 34.0 | 45.0 | 53.0 |
| 400 | 10.0 | 12.5 | 25.0 | 32.0 | 40.0 | 50.0 |
| 425 | 9.0 | 12.0 | 22.0 | 30.7 | 36.0 | 48.4 |
| 450 | 6.7 | 11.5 | 17.0 | 29.5 | 26.5 | 46.8 |
| 500 | — | 10.5 | — | 26.5 | — | 42.5 |
| 525 | — | 9.9 | — | 24.6 | — | 39.2 |
| 560 | — | 9.0 | — | 22.0 | — | 36.0 |
| 阀 体 | wcb | cf8 | cf8m |
| 球 芯 | 304 | 304 | 316 |
| 密封圈 | ptfe、增强ptfe、ppl | ||
| 填 料 | 聚四氟乙烯、柔性石墨 | ||
| 垫 片 | 石墨缠绕垫 | ||
| 泄漏等级 | ⅵ级 | ||
| 阀座泄漏量(l/h） | 微气泡级① | 微气泡级① | 微气泡级① |
| 温度范围（℃） | -20～250 | -40～250 | -40～250 |
注：1）①气泡数量详见gb/t4213-2008。
配用气动活塞式执行机构（单作用）允许压差表 单位：mpa
执行 机构 | 88 | 100 | 125 | 145 | 160 | 190 | 210 | 240 | 270 | 300 | 350 | 400 | aw 28s | aw 35s |
| 15 | 4.0 | 6.4 | 10.0 | |||||||||||
| 20 | 4.0 | 5.2 | 10.0 | |||||||||||
| 25 | 2.5 | 6.4 | 10.0 | |||||||||||
| 32 | 4.0 | 8.0 | ||||||||||||
| 40 | 2.5 | 6.0 | 10.0 | |||||||||||
| 50 | 1.3 | 4.0 | 8.2 | |||||||||||
| 65 | 1.7 | 4.0 | 8.1 | |||||||||||
| 80 | 1.1 | 3.2 | 6.4 | |||||||||||
| 100 | 1.4 | 4.0 | 6.4 | |||||||||||
| 125 | 1.7 | 2.9 | 6.4 | |||||||||||
| 150 | 1.3 | 3.3 | 6.4 | |||||||||||
| 200 | 1.2 | 2.3 | 4.0 | |||||||||||
| 250 | 1.2 | 2.0 | 3.2 | |||||||||||
| 300 | 0.9 | 1.4 | 3.4 | |||||||||||
| 350 | 0.8 | 1.8 | 2.5 | |||||||||||
| 400 | 0.8 | 1.6 | ||||||||||||
| 450 | 0.5 | 1.3 | ||||||||||||
| 500 | 0.6 |
注：1) 气源压力按0.5mpa计算；
2）表中允许压差为本公司标准配置值，可根据用户工况选择更大扭矩的执行机构。
配用气动活塞式执行机构（双作用）允许压差表 单位：mpa
执行 机构 | 63 | 88 | 100 | 125 | 145 | 160 | 190 | 210 | 240 | 270 | 300 | 350 | 400 | aw 35 |
| 15 | 6.4 | 10.0 | ||||||||||||
| 20 | 6.4 | 10.0 | ||||||||||||
| 25 | 4.0 | 6.4 | 10.0 | |||||||||||
| 32 | 4.0 | 10.0 | ||||||||||||
| 40 | 4.0 | 6.4 | 10.0 | |||||||||||
| 50 | 2.5 | 5.6 | 10.0 | |||||||||||
| 65 | 2.5 | 6.4 | 10.0 | |||||||||||
| 80 | 4.0 | 6.4 | 10.0 | |||||||||||
| 100 | 4.0 | 6.4 | 10.0 | |||||||||||
| 125 | 2.5 | 6.4 | 10.0 | |||||||||||
| 150 | 2.5 | 6.4 | 10.0 | |||||||||||
| 200 | 3.2 | 6.4 | 10.0 | |||||||||||
| 250 | 2.8 | 6.4 | ||||||||||||
| 300 | 1.6 | 4.0 | 6.4 | |||||||||||
| 350 | 1.2 | 4.0 | ||||||||||||
| 400 | 2.1 | 4.0 | ||||||||||||
| 450 | 1.6 | 4.0 | ||||||||||||
| 500 | 0.6 | 2.1 | 4.0 |
注：1) 气源压力按0.5mpa计算；
2）表中允许压差为本公司标准配置值，可根据用户工况选择更大扭矩的执行机构。
