zshve/zdrve系列偏心球阀采用独特的偏心结构，具有结构紧凑、密封性能好、使用寿命长等特点，兼 备调节和切断两种功能。广泛应用于化工、电力、轻纺、食品、医药、造纸等行业对工艺介质进行截止或调节控 制。
本系列产品公称压力等级有pn (mpa) 1.6、4.0、6.4、10.0 (1501b、3001b> 6001b)；阀体口径范围d n (mm) 25-400 (1u〜16” )；适用流体温度-60〜 4501范围内多种档次；金属密封型密封等级为iv、 v级，软密封型为vi级，达零瞄 流依性为近似等百分比。
- 阀体采用整体铸造技术，结构紧養、体积小、耐压好；
- v型球芯偏心安装。关闭时，球芯产生一个偏心力，使球芯紧压密封圈，达到最佳密封效果；打开时，球芯与 密封圈迅速脱离，有效防止密封圈跡；
- 密封圈形式有软密封和金属密封两种可供选择，以满足不同工况要求，密封面堆焊司钛莱合金可用于部分较 苛刻的工况；
- 由于采用偏心结构，大大减小了操作扭矩，提高了阀门的允许压差；
- 球芯表面经硬化瞧，提高耐曆、耐冲刷性能，延长使用寿命；
- 流路简单、流通能力大，可调比达100;
- v型球芯与密封圈在闭合瞬间有一剪切作用发生，可以切断介质中的纤维及挤出颗粒物质，特别适用于纸浆、 污水及其他含纤维、颗粒物质的介质，也适用一般介质；
- 标准执行机构(气动活塞式、电动可互换)。

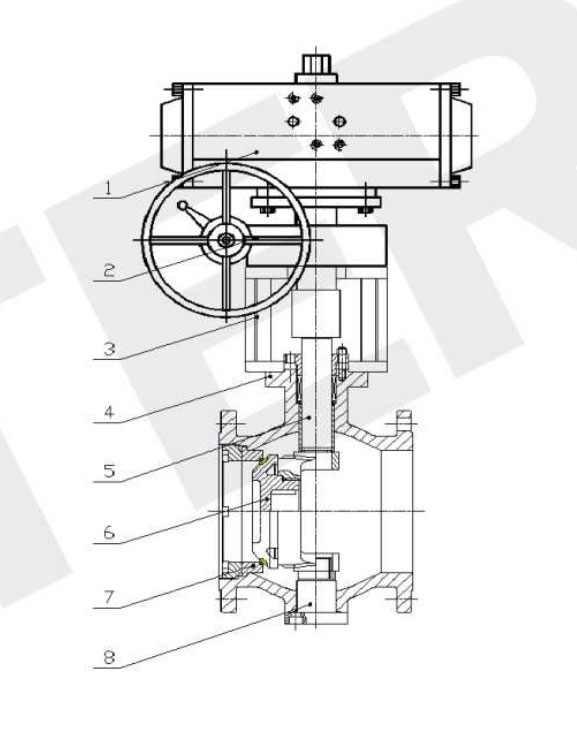

表1 序号 零件名称 常用焼 1 执行器 执行器(气动、电动) 2 手轮 (可带、可不帯) 3 支架 wcb 4 阀体 wcb、cf8、f8m 5 阀杆 17-4ph 6 阀芯 304、316 stellite 7 阀座 金属密封 304、316 stellite 金属密封 304、316 ptfe 8 质轴 zg2cr13
| 公称通径dn(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |||||
| 额定流量系数kv | 20 | 30 | 50 | 100 | 150 | 240 | 370 | 620 | 940 | 1540 | 2400 | 3900 | 6150 | 9800 | |||||
| 公称压力pn(mpa) | 1.6、4.0、6.4、10.0 | ||||||||||||||||||
| 固有流量特性 | 近似等百分比 | ||||||||||||||||||
| 固有可调比r | 100 | ||||||||||||||||||
| 额定转角(° ) | 90 | ||||||||||||||||||
| 执行机构 | 气动 型号 | 单作用 | 83 | 100 | 125 | 143 | 160 | 190 | 210 | 240 | 270 | 300 | 350 | 400 | |||||
| 双作用 | 83 | 83 | 100 | 125 | 143 | 160 | 190 | 210 | 240 | 270 | 300 | 350 | |||||||
| 电动型号。口 | 5 | 10 | 20 | 20 | 30 | 60 | 100 | 120 | 200 | 400 | 600 | ||||||||
| 扭矩(nm) | 20 | 50 | 200 | 200 | 300 | 100 | 1000 | 1200 | 2000 | 4000 | 6000 | ||||||||
| 气源压力ps (mpa) | 0.4 ~ 0.6 | ||||||||||||||||||
| 电源电压 | 220v.ac 50hz或380v.ac 50hz | ||||||||||||||||||
| 输入信号 | 4~20ma.dc | ||||||||||||||||||
| 法兰连接形式 | pn1.6mpa按hg/t20592-2009rf,阀体突面 pnn4.0mpa按hg/t20592-2009 fm,阀体凹面 | ||||||||||||||||||
注：1、特殊要求可按照客户指定生产；2、法兰可©ansi、jis等法兰标准制造。 ■执行机构 表3 | |||||||||||||||||||
| 序号 | 项目 | 气动偏心球阀 | 电动偏心球阀 | ||||||||||||||||
| 1 | 基本误差＜(%) | ±2.5 | ±2.5 | ||||||||||||||||
| 2 | 回差＜(%) | 2.5 | 2.0 | ||||||||||||||||
| 3 | 死区＜(%) | 2.0 | 3.0 | ||||||||||||||||
| 4 | 终点偏差＜(%) | 始点 | ±2.0 | ±1.5 | |||||||||||||||
| 终点 | |||||||||||||||||||
| 5 | 额定转角偏差＜ (%) | 2.5 | 0.5 | ||||||||||||||||
| 6 | 额定流量系数偏差＜ (%) | 10 | |||||||||||||||||
注：本产品性能指标贯彻gb/t4213-2008。
\\\压力 温度 | pn16 | pn40 | pn64 | |||
| wcb | cf8 | wcb | cf8 | wcb | cf8 | |
| -196 〜-20 | — | 16.0 | — | 40.0 | — | 64.0 |
| -20-100 | 16.0 | 16.0 | 40.0 | 40.0 | 64.0 | 64.0 |
| 150 | 16.0 | 16.0 | 40.0 | 40.0 | 64.0 | 64.0 |
| 200 | 16.0 | 16.0 | 40.0 | 40.0 | 64.0 | 64.0 |
| 250 | 14.0 | 15.0 | 36.0 | 38.0 | 56.0 | 60.0 |
| 300 | 12.5 | 14.0 | 32.0 | 36.0 | 50.0 | 56.0 |
| 350 | 11.0 | 13.2 | 28.0 | 34.0 | 45.0 | 53.0 |
| 400 | 10.0 | 12.5 | 25.0 | 32.0 | 40.0 | 50.0 |
| 425 | 9.0 | 12.0 | 22.0 | 30.7 | 36.0 | 48.4 |
| 450 | 6.7 | 11.5 | 17.0 | 29.5 | 26.5 | 46.8 |
| 500 | — | 10.5 | — | 26.5 | 一 | 42.5 |
| 525 | — | 9.9 | — | 24.6 | 一 | 39.2 |
| 560 | — | 9.0 | — | 22.0 | — | 36.0 |
| 阀体 | wcb、cf8、cf8m | ||
| 球芯 | cf8、cf8m | cf8、cf8m wc | cf8、cf8m stellite |
| 阀座 | ptfe | 304、 316 stl | 304 stellite |
| 填料 | ptfe | ptfes柔性石墨 | |
| 垫片 | 石墨缠绕垫片 | ||
| 泄漏等级 | vi级 | iv级 | |
| 阀座泄漏量(l/h) | 微气泡级① | 10-4xkv | |
| 温度范围(°c ) | -20-200 | -20 〜450 | |
注：1 )①气泡数量详见gbat4213-2008.
| 表6、配用气动活塞式执行机构（单作用）允许压差表 | 单位：mpa | ||||||||||||
| (mm)\ | 执行机构 | 83 | 100 | 125 | 143 | 160 | 190 | 210 | 240 | 270 | 300 | 350 | 400 |
| 扭矩（nm） | 20 | 50 | 73 | 133 | 184 | 340 | 413 | 613 | 1025 | 1200 | 1544 | 2000 | |
| 25 | 软密封 | 1.6 | 3.0 | 4.1 | |||||||||
| 金属密封 | 1.0 | 2.2 | 2.9 | ||||||||||
| 32 | 软密封 | 1.0 | 2.0 | ||||||||||
| 金属密封 | 1.6 | 2.1 | |||||||||||
| 40 | 软密封 | 1.4 | 1.8 | 4.0 | |||||||||
| 金属密封 | 1.3 | 1.7 | 2.9 | ||||||||||
| 50 | 软密封 | 1.3 | 2.8 | ||||||||||
| 金属密封 | 0.8 | 2.1 | 3.9 | ||||||||||
| 65 | 软密封 | 1.7 | 3.4 | ||||||||||
| 金属密封 | 1.3 | 2.1 | |||||||||||
| 80 | 软密封 | 1.1 | 2.2 | ||||||||||
| 金属密封 | 1.6 | 3.3 | |||||||||||
| 100 | 软密封 | 1.4 | 3.0 | ||||||||||
| 金属密封 | 1.0 | 2.3 | |||||||||||
| 125 | 软密封 | 1.7 | 2.9 | ||||||||||
| 金属密封 | 1.2 | 2.0 | 3.6 | ||||||||||
| 150 | 软密封 | 1.1 | 1.8 | 3.3 | |||||||||
| 金属密封 | 1.2 | 2.2 | 3.2 | ||||||||||
| 200 | 软密封 | 1.5 | 2.3 | 3.0 | |||||||||
| 金属密封 | 0.9 | 1.5 | 1.9 | ||||||||||
| 250 | 软密封 | 1.2 | 1.6 | 2.5 | |||||||||
| 金属密封 | 1.0 | 1.2 | 1.6 | ||||||||||
| 300 | 软密封 | 0.9 | 1.4 | ||||||||||
| 金属密封 | 0.9 | 1.8 | |||||||||||
| 350 | 软密封 | 0.9 | 1.8 | ||||||||||
| 金属密封 | 0.5 | 1.1 | |||||||||||
| 400 | 软密封 | 1.2 | |||||||||||
| 金属密封 | 0.7 | ||||||||||||
注：1）气源压力按0.5mpa计算；2）表中允许压差为本公司标准配置值，可根据用户工况选择更大扭矩的执行机构。
| 表7、配用气动活塞式执行机构（双作用）允许压差表 | 单位：mpa | |||||||||||
| 执行机构 | 83 | 100 | 125 | 143 | 160 | 190 | 210 | 240 | 270 | 300 | 350 | |
| (mm) \\ | 扭矩（nm） | 70 | 113 | 275 | 433 | 550 | 900 | 1185 | 1787 | 2700 | 3500 | 5200 |
| 25 | 软密封 | 4.1 | ||||||||||
| 金属密封 | 3.2 | |||||||||||
| 32 | 软密封 | 2.8 | ||||||||||
| 金属密封 | 2.2 | 4.1 | ||||||||||
| 40 | 软密封 | 2.0 | 3.8 | |||||||||
| 金属密封 | 1.6 | 2.9 | ||||||||||
| 50 | 软密封 | 1.4 | 2.7 | |||||||||
| 金属密封 | 2.0 | 4.0 | ||||||||||
| 65 | 软密封 | 1.6 | 3.4 | |||||||||
| 金属密封 | 1.2 | 2.6 | ||||||||||
| 80 | 软密封 | 1.0 | 2.3 | |||||||||
| 金属密封 | 1.7 | 4.9 | ||||||||||
| 100 | 软密封 | 1.5 | 3.5 | |||||||||
| 金属密封 | 1.0 | 3.2 | ||||||||||
| 125 | 软密封 | 0.7 | 2.4 | |||||||||
| 金属密封 | 1.8 | |||||||||||
| 150 | 软密封 | 1.2 | 4.1 | |||||||||
| 金属密封 | 2.8 | 2.5 | ||||||||||
| 200 | 软密封 | 1.1 | 3.6 | |||||||||
| 金属密封 | 1.7 | 1.0 | 2.5 | 4.5 | ||||||||
| 250 | 软密封 | 1.6 | 2.9 | |||||||||
| 金属密封 | 1.3 | 2.3 | ||||||||||
| 300 | 软密封 | 1.6 | 2.3 | |||||||||
| 金属密封 | 1.4 | 2.1 | ||||||||||
| 350 | 软密封 | 1.3 | 1.7 | |||||||||
| 金属密封 | 1.3 | 1.7 | 1.7 | |||||||||
| 400 | 软密封 | 1.8 | 3.5 | |||||||||
| 金属密封 | 1.1 | 2.3 | ||||||||||
注：1）气源压力按0.5mpa计算；2）表中允许压差为本公司标准配置值，可根据用户工况选择更大扭矩的执行机构。
| 表8、配用气动活塞式执行机构（单作用）允许压差表 | 单位：mpa | |||||||||||
dn\^ (mm) | 执行机构 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 |
| 扭矩（nm） | 50 | 100 | 200 | 300 | 600 | 900 | 1185 | 1787 | 2700 | 3500 | 5200 | |
| 25 | 软密封 | 4.0 | ||||||||||
| 金属密封 | 3.2 | |||||||||||
| 32 | 软密封 | 2.8 | 5.4 | |||||||||
| 金属密封 | 2.2 | 4.2 | ||||||||||
| 40 | 软密封 | 2.0 | 4.0 | |||||||||
| 金属密封 | 1.6 | 2.9 | ||||||||||
| 50 | 软密封 | 1.4 | 2.8 | 5.6 | ||||||||
| 金属密封 | 0.9 | 2.1 | 4.0 | |||||||||
| 65 | 软密封 | 0.6 | 1.7 | 3.4 | ||||||||
| 金属密封 | 1.3 | 2.5 | ||||||||||
| 80 | 软密封 | 1.1 | 2.2 | 4.4 | ||||||||
| 金属密封 | 1.6 | 3.2 | ||||||||||
| 100 | 软密封 | 1.4 | 2.9 | 4.2 | ||||||||
| 金属密封 | 1.0 | 2.1 | 2.9 | |||||||||
| 125 | 软密封 | 1.6 | 2.5 | 4.2 | ||||||||
| 金属密封 | 1.1 | 1.7 | 2.8 | |||||||||
| 150 | 软密封 | 1.0 | 1.5 | 2.5 | ||||||||
| 金属密封 | 1.0 | 1.7 | 3.3 | |||||||||
| 200 | 软密封 | 1.0 | 2.3 | 5.4 | ||||||||
| 金属密封 | 1.5 | 3.0 | ||||||||||
| 250 | 软密封 | 1.2 | 2.5 | |||||||||
| 金属密封 | 1.6 | 2.4 | ||||||||||
| 300 | 软密封 | 1.4 | 2.2 | |||||||||
| 金属密封 | 1.4 | 2.3 | 3.7 | |||||||||
| 350 | 软密封 | 1.4 | 2.3 | 3.7 | ||||||||
| 金属密封 | 1.5 | 2.4 | ||||||||||
| 400 | 软密封 | 1.6 | 2.5 | |||||||||
| 金属密封 | 1.6 | |||||||||||
注：1）表中允许压差为本公司标准配置值，可餓用户工况选择更烛矩的执行机构。
