zmqf/zsqf系列气动釜底阀采用一体式直流型结构，阀体为流线型无阻挡流道，流道内表面经喷砂处理，光滑耐磨、流阻小、无死角。软密封可确保零泄漏，硬密封堆焊司钛莱合金，可用于高温及含固体颗粒介质等苛刻的工况。用于食品介质时内表面喷涂特氟隆，具有极强的耐腐蚀性能，符合卫生级标准。

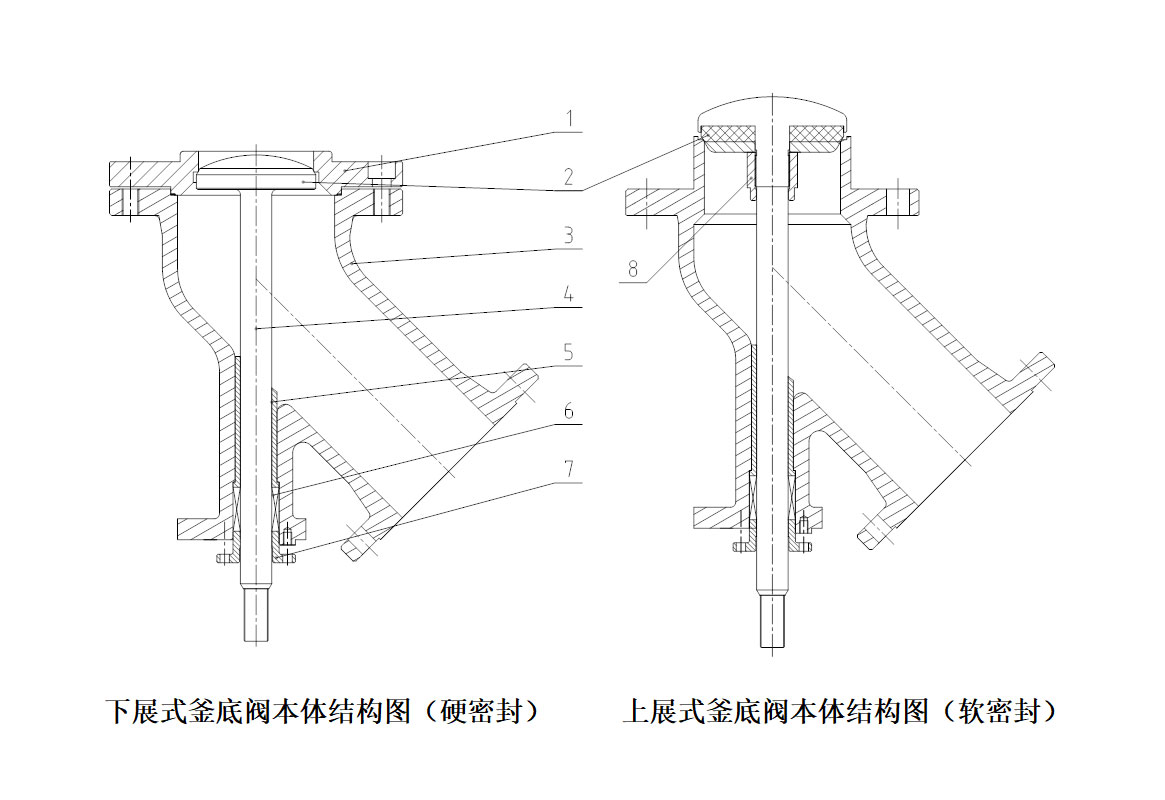

本系列产品有下展式和上展式两种结构形式。下展式釜底阀，阀门打开时，阀芯往阀体内部运动。当反应釜罐部需充分搅拌或罐底出现负压状态（真空）时，阀门容易关闭，罐内真空时，又可以起到止回的作用；上展式釜底阀，阀门打开时，阀芯往反应釜内部运动。当反应釜罐部有沉淀物堆积时，阀门打开可以很容易排出沉淀物，并且罐内介质作用于阀芯上，起到止回的作用。
| 序号 | 零件名称 | 常用材料 | |
| 1 | 阀 座 | 304、316 司太莱合金、304 f46 | |
| 2 | 阀芯 | 金属密封 | 304、316 司太莱合金 |
| 软密封 | ptfe | ||
| 3 | 阀 体 | wcb、cf8、cf8m、wcb f46 | |
| 4 | 阀 杆 | 304、316、304 f46 | |
| 5 | 导向套 | ptfe、qal9-4 | |
| 6 | 填 料 | ptfe、柔性石墨 | |
| 7 | 填料压盖 | 304 | |
| 8 | 阀芯锁母 | 304、316 | |

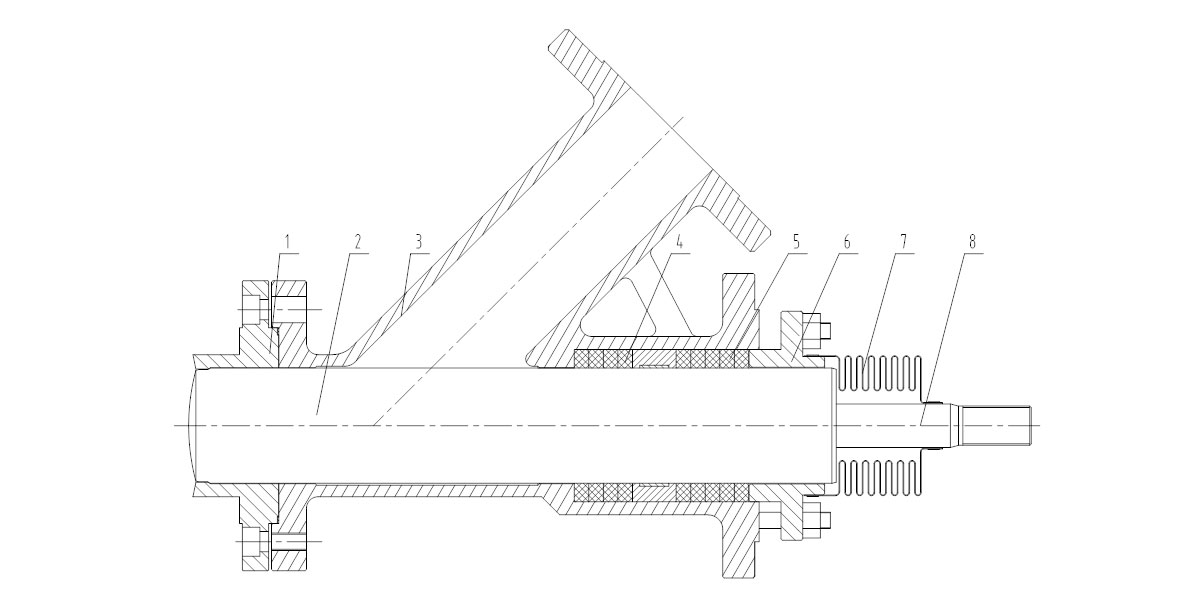

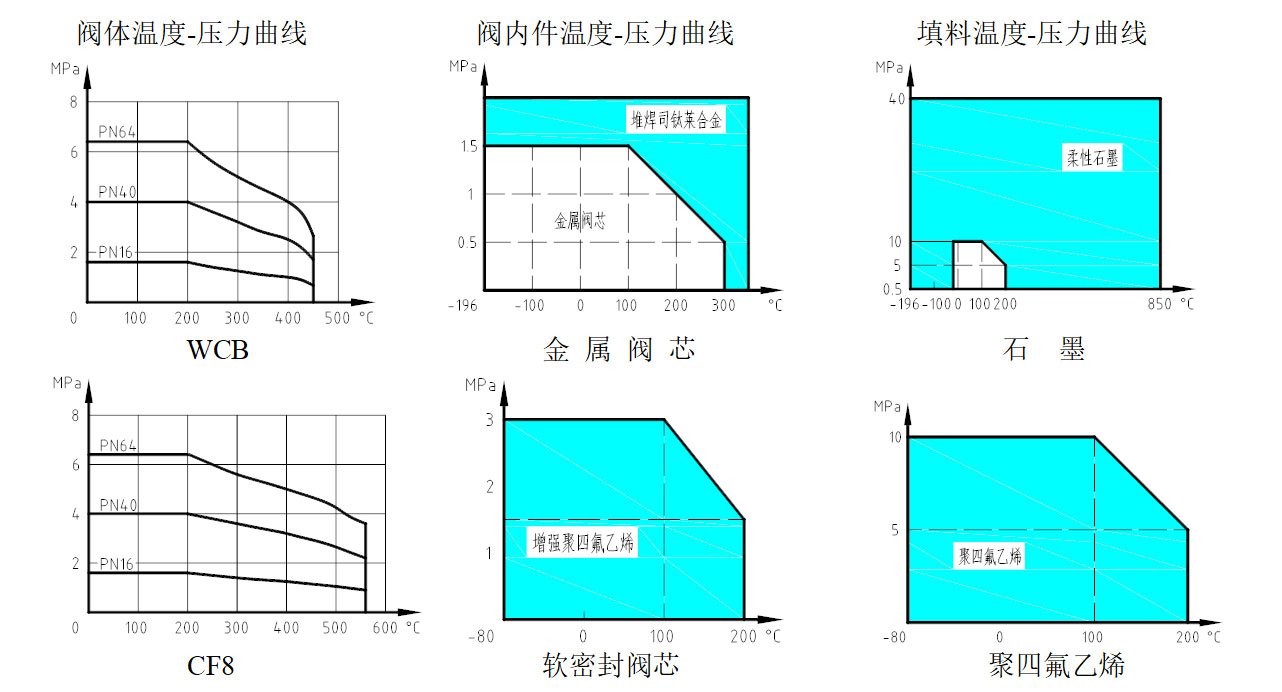

| 序号 | 零件名称 | 常用材料 |
| 1 | 阀 座 | f304、f316 司太莱合金 |
| 2 | 柱塞阀芯 | f304、f316 司太莱合金 渗氮 |
| 3 | 阀 体 | wcb、cf8、cf8m |
| 4 | 导 向 | 304 ptfe、柔性石墨环 |
| 5 | 填 料 | ptfe、柔性石墨 |
| 6 | 填料压盖 | 304 |
| 7 | 防尘罩 | nbr、fkm |
| 8 | 阀 杆 | 304、316 |
| 型 式 | 气动活塞式 | 气动薄膜式 | |
| 型 号 | sr | da | zm10系列 |
| 类 型 | 单作用型 | 双作用型 | 单作用型 |
| 用 途 | 切断 | 切断 | |
| 接 口 | g1/4”、 g1/2” | g1/4” | |
| 正作用 | 气压增加阀关 | ||
| 反作用 | 气压增加阀开 | ||
| 环境温度 | -40~80℃ | ||
| 附 件 | 减压器、电磁阀、限位开关、手轮、气控阀等 | ||
| 管道通径(mm) | 25 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 釜底通径(mm) | 25 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 40 | 80 | 100 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 50 | 100 | 125 | 125 | 150 | 200 | / | / | / | ||
| 额定流量系数kv | 12 | 43 | 70 | 110 | 170 | 275 | 440 | 690 | 960 | |
| 额定行程l(mm) | 40 | 60 | 100 | |||||||
| 执行机构面积(cm2) | 300 | 415 | 616 | 1134 | ||||||
| 固有流量特性 | 快开 | |||||||||
| 公称压力 | pn16、25、40、64、100（150lb、300lb、600lb） | |||||||||
| 结构形式 | 上展式、下展式 | |||||||||
允许 泄漏量 | 硬密封 | ⅳ、ⅴ级 | ||||||||
| 软密封 | ⅵ级、零泄漏 | |||||||||
| 气源压力ps(mpa) | 0.4～0.6 | |||||||||
| 连接方式 | 法兰式： hg/t20592-2009 rf | |||||||||
| 选购附件 | 定位器、空气过滤减压器、电磁阀、限位开关、手轮(侧装、顶装) | |||||||||
注：1、特殊要求可按照客户指定生产；
2、法兰可按ansi、jis等法兰标准制造。
