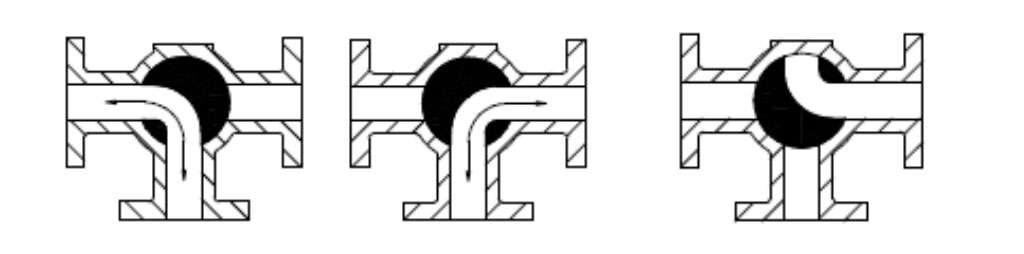

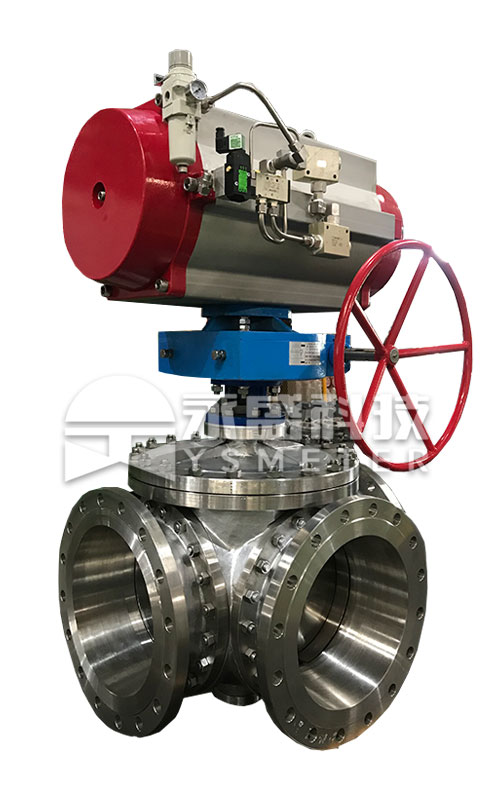

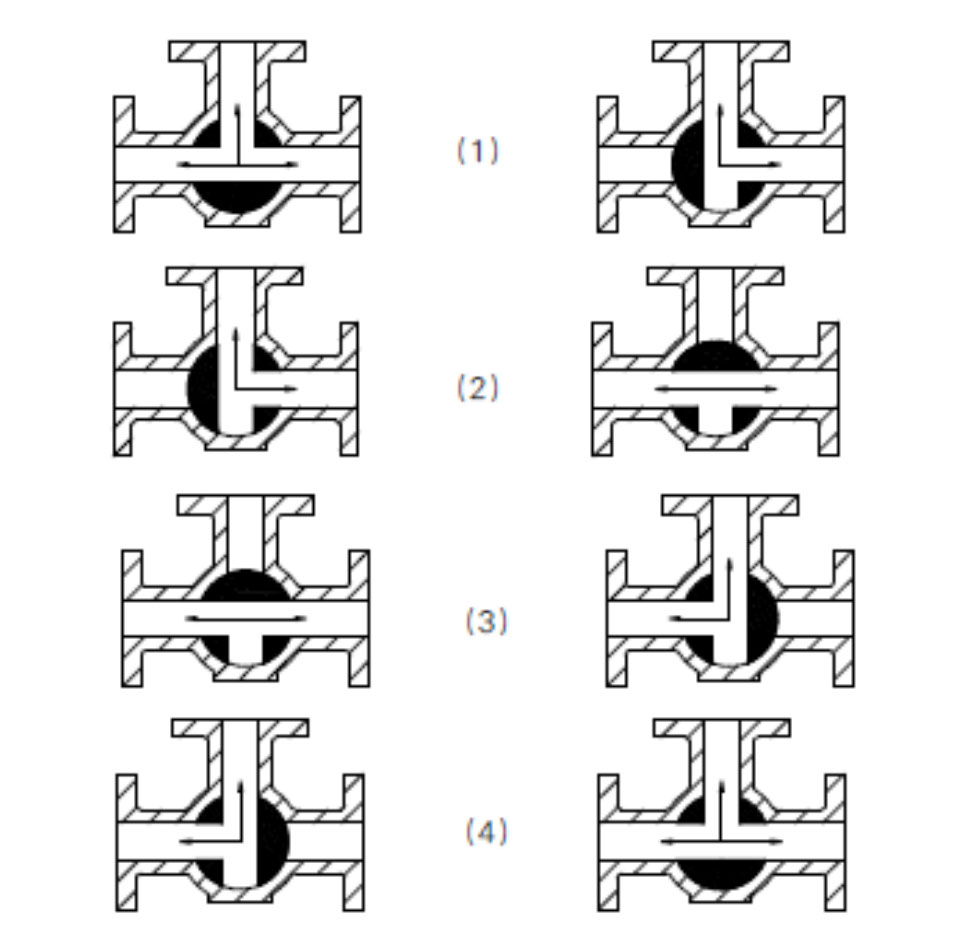

zshl/zsht系列三通切断球“l”型结构采用二片式球阀结构,“t”型结构采用整体式结构,球芯采用全通径,额定流量系数大。l型球心能实现两条相互正交的通道实现切换,t型球心能室三条通道相互连通或切断,起合流、分流作用。球芯表面采用特殊工艺进行硬化处理,使其表面光滑耐磨,软密封阀座材料为聚四氟乙烯,硬密封阀座材料为不锈钢喷焊硬质合金。执行机构选用高性能双活塞齿轮齿条结构或拨叉式结构,传动效率高。该系列产品公称通径范围dn15~300mm(1/2”~12”),公称压力等级pn1.6~4.0mpa(150lb~300lb)。

  • 阀座限位结构(扭矩稳定):阀座密封圈合理预紧并限位,大大减小了操作扭矩;并维持扭矩稳定;
  • 阀杆防飞出设计(安全可靠):下装式阀杆,防止阀杆因介质压力过高而飞出,彻底消除了安全隐患;
  • 独特的防火设计,可在火烧后保持密封;
  • 防静电装置(可将静电引出):简便易装的防静电装置,使球体、阀杆和阀体始终连为一体,因开关导致密封面摩擦而产生的静电被引出;
  • 标准执行器:气动、电动可互换。
image module

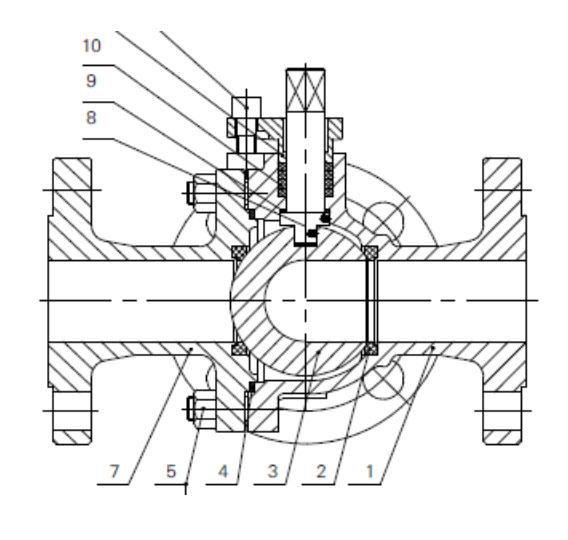

序号零件名称常用材料
1主阀体wcb、cf8、cf8m
2阀  座ptfe、304、316
3球  芯304、316、316l
4密封垫片ptfe、柔性石墨
5螺柱35、304
6螺母45、304
7副阀体wcb、cf8、cf8m
8阀  杆2cr13、17-4ph
9垫片ptfe、304
10填料ptfe、柔性石墨
image module
image module

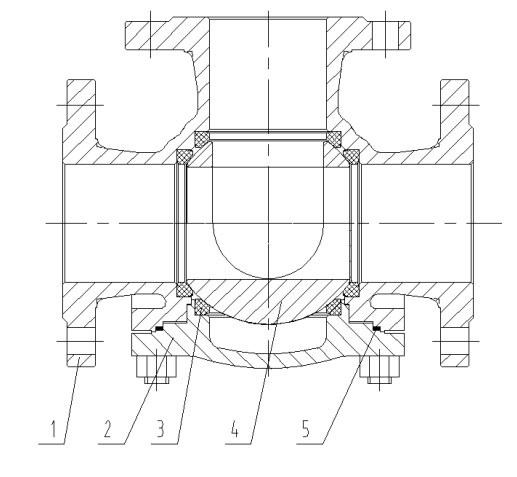

序号零件名称常用材料
1主阀体wcb、cf8、cf8m
2副阀体wcb、cf8、cf8m
3阀  座ptfe、304、316
4球  芯304、316、316l
5密封垫片ptfe、柔性石墨
image module
公称通径dn(mm)15202532405065
额定流量系数kv203872110170270380
公称通径dn(mm)80100125150200250300
额定流量系数kv51094014002200350050008500
公称压力pn1.6~4.0mpa 、150lb~300lb
固有流量特性快开
额定转角(°)0±4°~90±4°
允许泄漏等级ⅵ级、无泄漏
气源压力ps(mpa)0.4~0.6

注:1、特殊要求可按照客户指定生产;

2、法兰可按ansi、jis等法兰标准制造;

3、法兰距可按客户指定生产。

型  式气动活塞式电动式
型  号srda见各厂家选型样本
类  型单作用型双作用型
用  途切断切断
接  口g1/8”、 g1/4”、 g1/2”见各厂家选型样本
额定转角90°
正作用气压增加阀关
反作用气压增加阀开
环境温度-40~80℃
表面涂层中间银色 两边红色
附  件减压器、电磁阀、限位开关、手轮、气控阀等

压力

温度

pn16pn40pn64
wcbcf8wcbcf8wcbcf8
-196~-2016.040.064.0
-20~10016.016.040.040.064.064.0
15016.016.040.040.064.064.0
20016.016.040.040.064.064.0
25014.015.036.038.056.060.0
30012.514.032.036.050.056.0
35011.013.228.034.045.053.0
40010.012.525.032.040.050.0
4259.012.022.030.736.048.4
4506.711.517.029.526.546.8
50010.526.542.5
5259.924.639.2
5609.022.036.0
