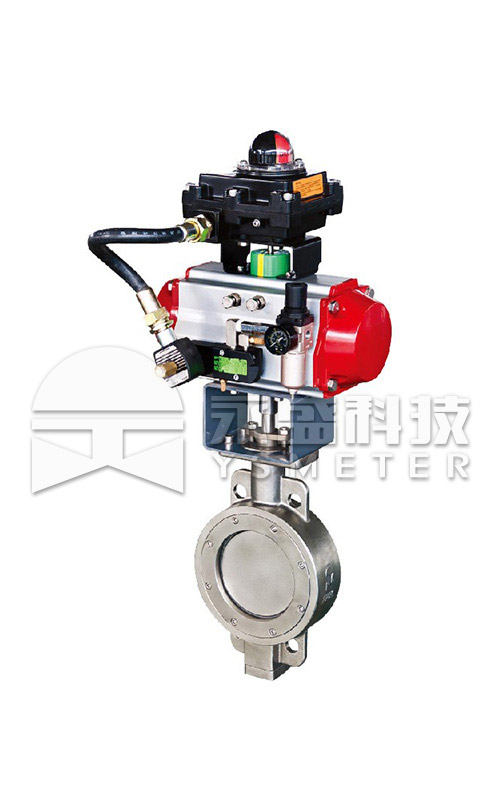

zshwb/zdrwb系列双偏心蝶阀（简称高性能蝶阀）阀板与密封圈采用独特的偏心结构，具有结构紧凑、切断性能好、使用寿命长等特点，兼备调节和切断两种功能。广泛应用于化工、电力、轻纺、食品、医药、造纸等工业部门及市政工程、水厂等管道对自来水、污水、油类液体或空气、煤气、天然气、水蒸气的介质进行截止或调节流量控制。

本系列产品公称压力等级有pn（mpa）0.6、1.0、1.6、4.0；适用流体温度-60～ 450℃；金属密封型密封等级为ⅳ级，软密封型为ⅵ级，达零泄漏；流量特性为近似等百分比。

特点

阀体采用整体铸造技术，结构紧凑、体积小、重量轻；
阀板双偏心安装。关闭时，阀板向外扩张，达到最佳周边密封状态；打开时，阀板与密封圈迅速脱离，有效防止密封圈磨损；
密封圈设计新颖、简明、免维修；
密封圈形式有软密封和金属密封两种可供选择，以满足不同工况要求；
由于采用偏心结构，大大减小了操作扭矩；
流阻小，额定流量系数大，约为同口径单座阀的3倍；
自清洗能力强，使用寿命长；
阀采用无法兰结构，工艺管道采用对夹式安装；
三大类标准执行机构（气动活塞式、电动）可互换。

基本结构及密封圈形式

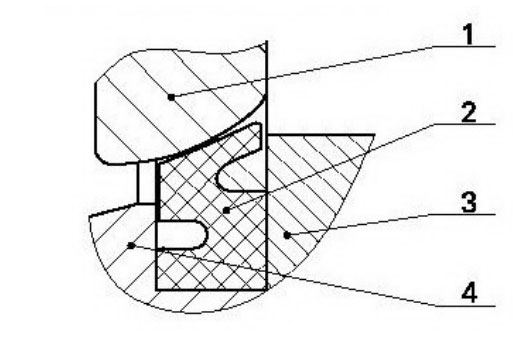

a.增强f4密封圈型阀座

1、阀板2、密封圈3、压圈4、阀体

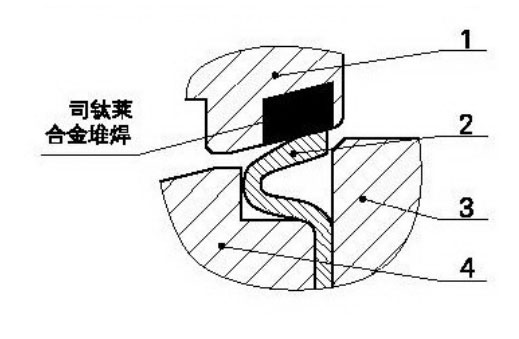

b.弹性金属密封圈阀座

1、阀板2、密封圈3、压圈4、阀体

c.偏心原理

1、阀板2、密封圈3、压圈4、阀体

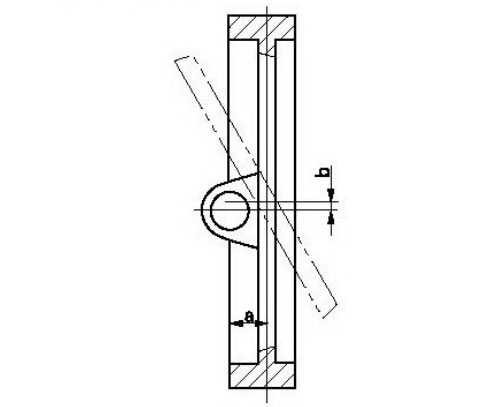

偏心蝶阀设计有两处偏心：阀板的旋转轴偏离阀板密封面的截面中心（a）；旋转轴偏离管道中心（b）。

开启时，阀板密封面上各点同时脱离密封圈，阀板转动与密封圈之间无挤压现象，提高了密封圈的寿命。使密封面保持一可自动调整的最佳密封效果。采用橡胶和增强聚四氟乙烯密封圈，泄漏等级为ⅵ级，达到零泄漏。弹性金属不锈钢密封圈，可用于高温及其他较苛刻的工作场合。

主要性能指标

序号	项目		气动双偏心蝶阀	电动双偏心蝶阀
1	基本误差＜(%)		±2.5	±2.5
2	回差＜(%)		2.5	2.0
3	死区＜(%)		2.0	3.0
4	始终点偏差＜(%)	始点	±2.0	±1.5
		终点
5	额定转角偏差＜(%)		2.5	0.5
6	额定流量系数偏差＜(%)		10

注：本产品性能指标贯彻gb/t4213-2008。

1、额定流量系数

公称通径dn(mm)		50	65	80	100	125	150	200	250	300	350
额定流量系数kv		100	150	200	405	620	1150	2030	3150	4550	6200
气动活塞式	单作用	83	83	100	100	125	143	160	190	210	240
	扭矩（nm）	20	20	50	50	100	200	300	400	600	1000
	双作用	63	63	83	83	100	125	143	160	190	210
	扭矩（nm）	20	20	50	50	100	200	300	400	600	1000

公称通径dn(mm)		400	450	500	600	700	800	900	1000	1200
额定流量系数kv		8100	10260	13500	19800	27000	35700	44600	55080	81000
气动活塞式	单作用	270	270	300	300	350	400	haw35s	haw40s	haw50s
	扭矩（nm）	1600	1600	2000	2000	2500	3600	6100	8700	14000
	双作用	240	240	240	240	270	300	350	400	haw35
	扭矩（nm）	1900	1900	1900	1900	2600	3500	5700	8100	16000

2、主要技术参数

公称通径dn(mm)	dn50～1200
公称压力pn(mpa)	0.6、1.0、1.6、4.0（dn80～400）
固有流量特性	近似等百分比
固有可调比r	50
额定转角（°）	80
气动执行机构形式	单作用、双作用
气源压力（mpa）	执行器气源压力推荐0.5mpa使用
电源电压	220v.ac 50hz 380v.ac 50hz（三相）
输入信号	4～20ma.dc、0～10ma.dc、1～5v.dc或以上信号分程控制
连接形式	对夹式
工作温度(℃)	碳钢：-20～425℃、不锈钢：-40～595℃

注：1、特殊要求可按照客户指定生产；

2、法兰可按ansi、jis等法兰标准制造。

阀体和阀盖材料的使用温度·压力范围

表4 单位：kgf/cm²

压力温度	pn16		pn40		pn64
压力温度	wcb	cf8	wcb	cf8	wcb	cf89
-196～-20	—	16.0	—	40.0	—	64.0
-20～100	16.0	16.0	40.0	40.0	64.0	64.0
150	16.0	16.0	40.0	40.0	64.0	64.0
200	16.0	16.0	40.0	40.0	64.0	64.0
250	14.0	15.0	36.0	38.0	56.0	60.0
300	12.5	14.0	32.0	36.0	50.0	56.0
350	11.0	13.2	28.0	34.0	45.0	53.0
400	10.0	12.5	25.0	32.0	40.0	50.0
425	9.0	12.0	22.0	30.7	36.0	48.4
450	6.7	11.5	17.0	29.5	26.5	46.8
500	—	10.5	—	26.5	—	42.5
525	—	9.9	—	24.6	—	39.2
560	—	9.0	—	22.0	—	36.0

整机工作温度范围·阀座泄漏量

阀体	wcb、cf8、cf8m
阀板	cf8、cf8m	cf8、cf8m stellite
密封圈	ptfe	304
压圈	wcb、cf8、cf8m
填料	聚四氟乙烯、柔性石墨
垫片	石墨缠绕垫、f4
泄漏等级	ⅵ级	ⅳ级
阀座泄漏量（l/h）	微气泡级^①	10^-4×kv
温度范围（℃）	-20～200	-20～450

配用气动活塞式执行机构（单作用）允许压差表单位：mpa

dn mm	执行机构	75	83	100	125	143	160	190	210	240	270	300	350	400	haw35s	haw40s	haw50s
dn mm	扭矩(nm)	30	40	80	125	230	320	550	677	1000	1612	1929	2700	3600	6100	8700	14000
50	软密封	1.0	2.0
50	金属密封	0.5	1.0	1.8
65	软密封	0.6	1.1	2.5
65	金属密封	0.2	0.6	1.0	1.6
80	软密封	0.4	1.0	2.0
80	金属密封		0.4	0.8	1.2
100	软密封		0.6	1.0	2.0
100	金属密封			0.3	0.8	1.6
125	软密封			0.4	0.9	2.0
125	金属密封				0.4	1.0	1.6
150	软密封				0.4	1.0	2.2
150	金属密封					0.3	1.0	2.0
200	软密封					0.2	0.6	1.6
200	金属密封						0.2	0.8	1.6
250	软密封						0.2	1.2	2.5
250	金属密封							0.3	0.6	2.0
300	软密封							0.6	1.4	2.5
300	金属密封							0.2	0.6	1.6
350	软密封							0.6	1.1	2.2
350	金属密封								0.2	0.6	1.2
400	软密封							0.2	0.8	2.0
400	金属密封								0.1	0.6	1.0	1.6
450	软密封								0.6	1.2	2.0
450	金属密封									0.2	0.6	1.6
500	软密封								0.2	0.6	1.6	2.0
500	金属密封										0.3	0.6	1.2	2.0
600	软密封									0.4	1.0	1.3	1.8
600	金属密封											0.3	0.6	1.6
700	软密封											0.4	0.9	2.0
700	金属密封												0.2	0.6	1.4
800	软密封												0.3	0.8	1.8
800	金属密封													0.4	1.2	2.0
900	软密封														0.5	1.6
900	金属密封														0.4	1.0
1000	软密封														0.3	1.2
1000	金属密封															0.3	0.8
1200	软密封															0.4	1.0
1200	金属密封																0.4

注：1) 气源压力按0.5mpa计算；

2) 表中允许压差为本公司标准配置值，可根据用户工况选择更大扭矩的执行机构。

配用气动活塞式执行机构（双作用）允许压差表单位：mpa

dn (mm)	执行机构	75	83	100	125	143	160	190	210	240	270	300	350	400	haw35
dn (mm)	扭矩(nm)	50	70	113	275	433	650	900	1185	1787	2700	3500	5700	8100	16000
50	软密封	2.5
50	金属密封	1.6
65	软密封	2.2	3.0
65	金属密封	0.6	1.2
80	软密封	0.8	2.0
80	金属密封	0.4	1.2
100	软密封	1.0	2.2
100	金属密封	0.2	0.8	1.6
125	软密封	0.2	1.0	2.0
125	金属密封		0.6	1.0	1.6
150	软密封		0.2	1.0	1.5	2.2
150	金属密封				0.8	1.2	2.5
200	软密封				0.8	1.6	2.5
200	金属密封				0.2	0.8	1.8
250	软密封					0.4	1.6	2.5
250	金属密封						0.4	1.0	2.5
300	软密封						0.2	1.2	2.2
300	金属密封						0.1	1.0	1.8
350	软密封							0.8	2.0
350	金属密封							0.4	0.8	2.0
400	软密封							0.4	1.6	2.5
400	金属密封								0.2	0.6	1.6
450	软密封							0.3	1.0	1.8	2.2
450	金属密封									0.8	1.2
500	软密封								0.8	1.4	1.8
500	金属密封									0.3	1.0	1.4
600	软密封								0.4	1.1	1.4	1.8
600	金属密封									0.2	0.7	1.2	2.0
700	软密封									0.4	0.9	2.0
700	金属密封										0.2	0.6	1.4
800	软密封										0.3	0.8	1.8
800	金属密封											0.4	1.2	2.0
900	软密封												0.5	1.6
900	金属密封												0.4	1.0
1000	软密封												0.3	1.2
1000	金属密封													0.3	0.8
1200	软密封													0.4	1.0
1200	金属密封														0.4

注：1) 气源压力按0.5mpa计算；

2) 表中允许压差为本公司标准配置值，可根据用户工况选择更大扭矩的执行机构。

配用电动执行机构允许压差表单位：mpa

dn (mm)	执行机构	01	02	03	04	05	06	07	08	09	10	11	12	13	14	15	16
dn (mm)	扭矩(nm)	50	100	200	300	400	600	1000	1200	2000	2500	3500	5000	5200	6000	8000	16000
50	软密封	1.0	2.5
50	金属密封	0.6	1.6
65	软密封	0.9	2.2
65	金属密封	0.2	1.0
80	软密封	0.8	2.0
80	金属密封		0.8	1.4
100	软密封	0.2	1.0	2.2
100	金属密封		0.2	0.8	1.6
125	软密封		0.2	1.0	2.0
125	金属密封			0.6	1.0	1.6
150	软密封			0.2	1.0	1.5	2.2
150	金属密封					0.8	1.2	2.5
200	软密封					0.8	1.6	2.5
200	金属密封					0.2	0.8	1.8
250	软密封						0.4	1.6	2.5
250	金属密封							0.4	1.0	2.5
300	软密封							0.2	1.2	2.2
300	金属密封								0.1	1.0	1.8
350	软密封								0.6	2.0
350	金属密封								0.4	0.8	2.0
400	软密封								0.4	1.6	2.5
400	金属密封									0.2	0.6	1.6
450	软密封								0.3	1.0	1.8	2.2
450	金属密封									0.8	1.2
500	软密封									0.8	1.7	2.0
500	金属密封										1.0	1.4
600	软密封									0.6	1.1	1.4	1.8
600	金属密封										0.8	1.2	2.0
700	软密封										0.4	0.9	1.4	2.0
700	金属密封										0.2	0.6	1.0	2.0
800	软密封											0.3	0.8	1.2	1.8
800	金属密封												0.2	0.6	1.0	2.0
900	软密封												0.2	1.8	1.1	1.8
900	金属密封													0.2	0.6	1.4
1000	软密封													0.2	0.8	1.5
1000	金属密封														0.4	1.0
1200	软密封															0.6	1.6
1200	金属密封																0.4

注：1) 表中允许压差为本公司标准配置值，可根据用户工况选择更大扭矩的执行机构。
