zshoy/zdroy系列“o”型硬密封切断球阀小口径采用二片式球阀结构，大口径采用三片式球阀结构。阀体由主、副二部分组成，球芯采用全通径，额定流量系数大，流阻小，结构简单，体积小，重量轻。球芯表面喷涂焊镍基合金或喷涂碳化钨，使其表面光滑耐磨；阀座密封材料不锈钢堆焊钴基合金或喷涂硬质合金，密封优良，使用寿命长，具有极强的切断性能。广泛使用于石油、化工、冶金、造纸等含有固体颗粒或高温、高压介质的切断。执行机构选用高性能双活塞齿轮齿条结构或拨叉式结构，传动效率高，结构紧凑或电子式电动执行机构。该系列产品公称通径范围dn15～500mm（1/2”～20”），公称压力等级pn1.6~10.0mpa（150lb~600lb）。
- 阀座限位结构（扭矩稳定）：阀座密封圈合理预紧并限位，大大减小了操作扭矩；阀座底部设有柱簧或蝶簧，维持扭矩稳定；
- 阀杆防飞出设计（安全可靠）：下装式阀杆，防止阀杆因介质压力过高而飞出，彻底消除了安全隐患；
- 标准执行器：气动、电动可互换。

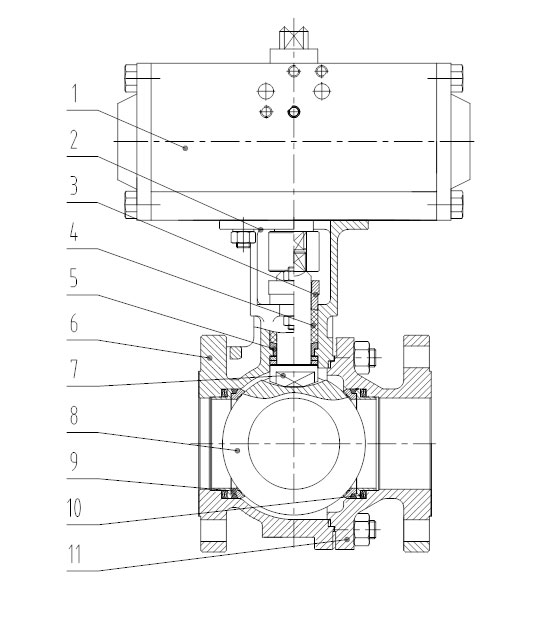

图一 浮动球阀结构图（dn15~150）
序号 零件名称 常用材料 1 执行器 执行器（气动、电动） 2 支 架 wcb、cf8 3 填料压盖 wcb、cf8 4 填 料 ptfe、柔性石墨 5 轴 承 304渗氮、316渗氮 6 主阀体 wcb、cf8、cf8m 7 阀 杆 2cr13、17-4ph 8 球 芯 304 stl、316 wc 9 阀 座 304 stl、316 wc 10 蝶 簧 304、316 11 副阀体 wcb、cf8、cf8m

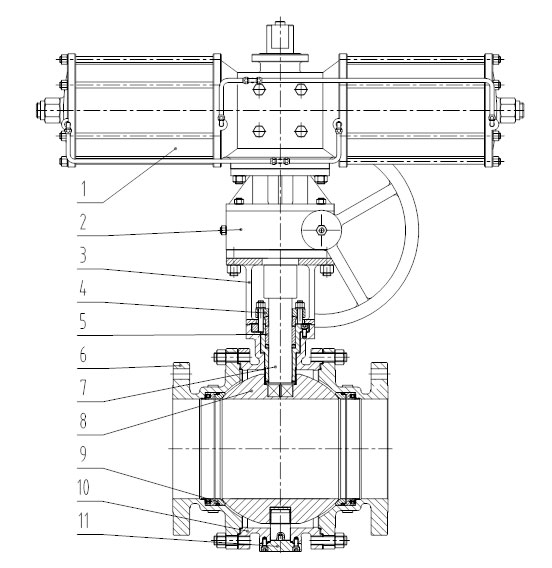

图二 固定球阀结构图（dn250以上）
序号 零件名称 常用材料 1 执行器 执行器（气动、电动） 2 手 轮 wcb 3 支 架 wcb 4 填料压盖 wcb、cf8 5 填 料 ptfe、柔性石墨 6 副阀体 wcb、cf8、cf8m 7 阀 杆 2cr13、17-4ph 8 球 芯 304 stl、316 wc 9 阀 座 304 stl、316 wc 10 主阀体 wcb、cf8、cf8m 11 底塞轴 wcb、cf8、cf8m
| 公称通径dn(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 额定流量系数kv | 20 | 38 | 72 | 110 | 170 | 270 | 380 | 510 | 940 |
| 公称通径dn(mm) | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 额定流量系数kv | 1400 | 2200 | 3500 | 5000 | 8500 | 11000 | 13500 | 17000 | 20500 |
| 公称压力pn | 1.6~10.0mpa 、150lb~600lb | ||||||||
| 固有流量特性 | 快开 | ||||||||
| 额定转角（°） | 0±4°～90±4° | ||||||||
| 允许泄漏等级 | v级、ⅵ级 | ||||||||
| 气源压力ps（mpa） | 0.4～0.6 | ||||||||
| 电源电压 | 220v.ac 50hz或380v.ac 50hz | ||||||||
| 法兰连接形式 | pn1.6mpa按hg/t20592-2009 rf，阀体突面 pn≥4.0mpa按hg/t20592-2009 fm，阀体凹面 | ||||||||
注：1、特殊要求可按照客户指定生产；
2、法兰可按ansi、jis等法兰标准制造；
3、法兰距可按客户指定生产。
| 型 式 | 气动活塞式 | 电动式 | |
| 型 号 | sr | da | 见各厂家选型样本 |
| 类 型 | 单作用型 | 双作用型 | |
| 用 途 | 切断 | 切断 | |
| 接 口 | g1/8”、 g1/4”、 g1/2”、 g3/4” | 见各厂家选型样本 | |
| 额定转角 | 90° | ||
| 正作用 | 气压增加阀关 | ||
| 反作用 | 气压增加阀开 | ||
| 环境温度 | -40~80℃ | ||
| 表面涂层 | 中间银色 两边红色 | ||
| 附 件 | 减压器、电磁阀、限位开关、手轮、气控阀等 | ||
| 公称通径dn(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
扭矩 n.m | pn16 | 25 | 36 | 50 | 75 | 100 | 140 | 200 | 280 | 420 |
| pn40 | 30 | 42 | 60 | 100 | 150 | 220 | 320 | 520 | 680 | |
| pn64 | 40 | 54 | 95 | 140 | 180 | 260 | 420 | 740 | 820 | |
| 公称通径dn(mm) | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
扭矩 n.m | pn16 | 540 | 800 | 1400 | 2400 | 3600 | 5200 | 7800 | 10200 | 13600 |
| pn40 | 740 | 1500 | 2520 | 4200 | 5800 | 7800 | 12400 | 15400 | 21400 | |
| pn64 | 960 | 1800 | 3000 | 5000 | 8400 | 11200 | 17200 | 19600 | 25600 | |
注：扭矩表仅做参考，结合实际介质、压力不同可以适当增减扭矩。
| 序号 | 项 目 | 气动球阀 | 电动球阀 |
| 1 | 基本误差＜(%) | ±2.5 | ±2.5 |
| 2 | 额定转角偏差＜(%) | 2.5 | 0.5 |
| 3 | 额定流量系数偏差＜(%) | 10 | |
注：本产品性能指标贯彻gb/t4213-2008。
压力 温度 | pn16 | pn40 | pn64 | |||
| wcb | cf8 | wcb | cf8 | wcb | cf8 | |
| -196～-20 | — | 16.0 | — | 40.0 | — | 64.0 |
| -20～100 | 16.0 | 16.0 | 40.0 | 40.0 | 64.0 | 64.0 |
| 150 | 16.0 | 16.0 | 40.0 | 40.0 | 64.0 | 64.0 |
| 200 | 16.0 | 16.0 | 40.0 | 40.0 | 64.0 | 64.0 |
| 250 | 14.0 | 15.0 | 36.0 | 38.0 | 56.0 | 60.0 |
| 300 | 12.5 | 14.0 | 32.0 | 36.0 | 50.0 | 56.0 |
| 350 | 11.0 | 13.2 | 28.0 | 34.0 | 45.0 | 53.0 |
| 400 | 10.0 | 12.5 | 25.0 | 32.0 | 40.0 | 50.0 |
| 425 | 9.0 | 12.0 | 22.0 | 30.7 | 36.0 | 48.4 |
| 450 | 6.7 | 11.5 | 17.0 | 29.5 | 26.5 | 46.8 |
| 500 | — | 10.5 | — | 26.5 | — | 42.5 |
| 525 | — | 9.9 | — | 24.6 | — | 39.2 |
| 560 | — | 9.0 | — | 22.0 | — | 36.0 |
| 阀 体 | wcb | cf8 | cf8m |
| 球 芯 | 304 stl | 304 stl | 316 wc |
| 阀 杆 | 2cr13 | 17-4ph | 17-4ph |
| 阀 座 | 304 stl、316 wc | ||
| 填 料 | 聚四氟乙烯、柔性石墨 | ||
| 垫 片 | 石墨缠绕垫 | ||
| 泄漏等级 | v级、ⅵ级 | ||
| 温度范围（℃） | -20～425 | -40～450 | -40～450 |
配用气动活塞式执行机构（单作用）允许压差表 单位：mpa
执行 机构 | 100 | 125 | 145 | 160 | 190 | 210 | 240 | 270 | 300 | 350 | 400 | aw 28s | aw 35s | aw 40s |
| 15 | 4.0 | 10.0 | ||||||||||||
| 20 | 1.6 | 6.4 | 10.0 | |||||||||||
| 25 | 0.8 | 4.0 | 6.4 | |||||||||||
| 32 | 1.6 | 4.0 | 10.0 | |||||||||||
| 40 | 3.2 | 6.4 | 10.0 | |||||||||||
| 50 | 1.6 | 4.0 | 6.4 | |||||||||||
| 65 | 1.2 | 3.8 | 6.4 | |||||||||||
| 80 | 1.6 | 3.2 | 6.4 | |||||||||||
| 100 | 1.6 | 3.4 | 5.6 | |||||||||||
| 125 | 1.3 | 4.0 | 6.4 | |||||||||||
| 150 | 1.2 | 2.6 | 6.4 | |||||||||||
| 200 | 0.8 | 3.1 | 4.2 | |||||||||||
| 250 | 0.9 | 1.6 | 3.8 | |||||||||||
| 300 | 0.6 | 1.7 | 4.0 | |||||||||||
| 350 | 1.6 | 4.0 | ||||||||||||
| 400 | 1.6 | |||||||||||||
| 450 | 0.7 | |||||||||||||
| 500 |
注：1) 气源压力按0.5mpa计算；
2）表中允许压差为本公司标准配置值，可根据用户工况选择更大扭矩的执行机构。
配用气动活塞式执行机构（双作用）允许压差表 单位：mpa
执行 机构 | 88 | 100 | 125 | 145 | 160 | 190 | 210 | 240 | 270 | 300 | 350 | 400 | aw 35 | aw 40 |
| 15 | 6.4 | 10.0 | ||||||||||||
| 20 | 4.0 | 10.0 | ||||||||||||
| 25 | 4.0 | 10.0 | ||||||||||||
| 32 | 1.6 | 6.4 | 10.0 | |||||||||||
| 40 | 4.0 | 7.2 | ||||||||||||
| 50 | 2.8 | 6.4 | 10.0 | |||||||||||
| 65 | 2.2 | 6.4 | 10.0 | |||||||||||
| 80 | 1.6 | 4.0 | 8.2 | |||||||||||
| 100 | 2.2 | 6.4 | 10.0 | |||||||||||
| 125 | 2.4 | 6.4 | 10.0 | |||||||||||
| 150 | 0.8 | 2.5 | 6.4 | 10.0 | ||||||||||
| 200 | 0.8 | 2.2 | 4.8 | 6.4 | ||||||||||
| 250 | 1.6 | 3.2 | 6.4 | |||||||||||
| 300 | 1.2 | 3.4 | 5.6 | |||||||||||
| 350 | 1.4 | 4.0 | 10.0 | |||||||||||
| 400 | 1.6 | 4.0 | 6.4 | |||||||||||
| 450 | 2.2 | 4.8 | ||||||||||||
| 500 | 0.9 | 3.6 |
注：1) 气源压力按0.5mpa计算；
2）表中允许压差为本公司标准配置值，可根据用户工况选择更大扭矩的执行机构。
