ysiq(d)10f系列气/电动智能型衬氟塑单座调节阀是国家2010年火炬计划项目,拥有多项国家专利。该阀采用了通用性及互换性强的模块化设计,结构紧凑。阀体内腔、阀芯、阀座、阀杆均包覆3mm厚的聚全氟乙丙烯(简称fep),能抗所有化学介质(包括浓硫酸、强碱和王水)的腐蚀。采用聚四氟乙烯材质的波纹管和填料双重密封,一旦波纹管损坏,调节阀填料可起到第二道的保护性密封。具有结构紧凑、体积小、重量轻、耐腐性好、密封性好、流量特性精确、维护方便等特点。配用多弹簧执行机构或电动执行机构,可用于苛刻的工作条件。特别适用于允许泄漏量小、阀前后压差不大的工作场合。
ysiq10f系列气动智能型衬氟塑单座调节阀配用zm10型多弹簧高强度执行机构和智能型阀门定位器;ysid10f系列电动智能型衬氟塑单座调节阀配用智能型电动执行机构。

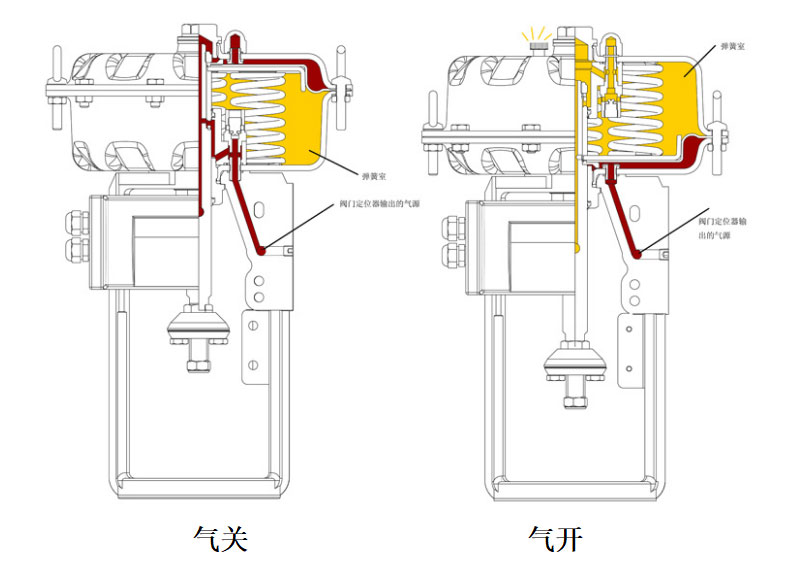

zm10型多弹簧高强度执行机构采用模块化设计,可在现场方便更换正、反作用形式,并能对弹簧进行有效的防腐蚀保护,从而延长了执行机构的使用寿命,方便了用户的使用。执行机构与智能电气阀门定位器的配套采用了无管路连接的设计,提高了调节阀的抗震性能、使用稳定性与调节精度,满足对工况的精确调节。
本系列产品有标准型、波纹管密封型等型式。产品公称压力等级有pn(mpa)1.0、1.6(150lb);阀体口径范围dn(mm)15~250(1/2”~10”);适用流体温度-40~ 200℃范围内;泄漏量标准有ⅳ级、ⅴ级、ⅵ级;流量特性有直线、等百分比。多种品种规格可供选择。

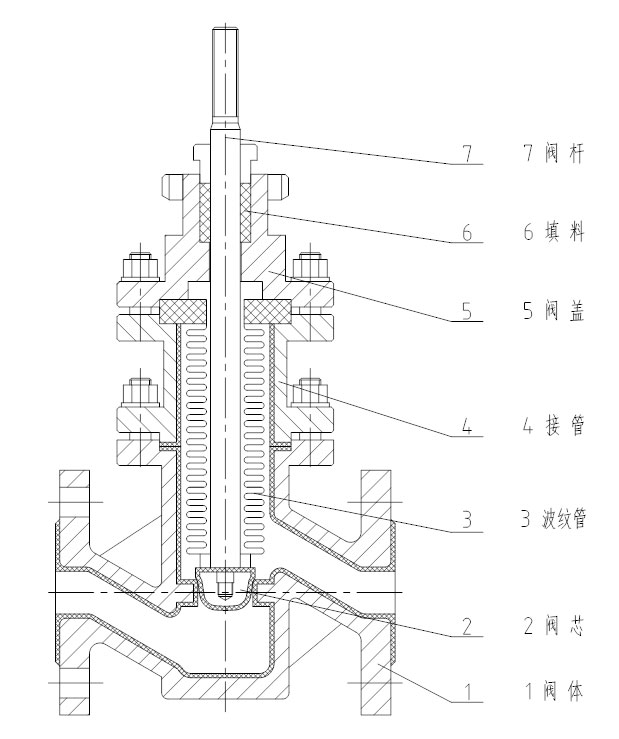

序号 | 零件名称 | 常用材料 |
1 | 阀 体 | wcb、cf8、cf8m 内衬f46、pfa |
2 | 阀 芯 | 304、316 内衬f46、pfa |
3 | 波纹管 | ptfe |
4 | 接 管 | wcb、cf8、cf8m 内衬f46、pfa |
5 | 阀 杆 | 304、316 内衬f46、pfa |
6 | 阀 盖 | wcb、cf8、cf8m 内衬f46、pfa |
7 | 填 料 | ptfe |
*以上为常用材料,具体牌号以订货合同为准。
形 式 | 顶部导向单座 |
公称通径 | dn15~dn250(1/2”~10”) |
公称压力 | pn10、16(150lb) |
固有流量特性 | 等百分比、直线 |
固有可调比 | 30﹕1 |
使用温度 | -40~200℃ |
阀盖形式 | 波纹管密封型、填料密封型 |
阀座泄漏量 | ⅳ级、v级、ⅵ级 |
序号 | 项 目 | 智能型衬氟塑单座调节阀 |
1 | 基本误差<(%) | ≤±5 |
2 | 回 差<(%) | ≤5 |
3 | 死 区<(%) | ≤5 |
4 | 始终点偏差<(%) | ±2.5 |
5 | 额定行程偏差<(%) | 4 |
注:本产品性能指标高于gb/t4213-2008。
阀座直径dn(mm) | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
流量系数kv | 直线 | 13.2 | 22 | 35.2 | 55 | 77 | 110 | 176 | 264 | 440 | 610 |
等百分比 | 12 | 20 | 32 | 50 | 70 | 100 | 160 | 240 | 400 | 560 | |
额定行程 mm | 16 | 25 | 30 | 60 |
阀座直径dn(mm) | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 25 | ||||
流量系数kv | 直线 | 0.02 | 0.05 | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | |||||
等百分比 | – | – | – | – | – | – | – | – | 1.2 | 2.0 | 3.2 | 5 | 8 | |
额定行程 mm | 10 | 16 |
型号 | 膜片面积 (cm2) | 弹簧数量 | 行程 (mm) | 弹簧范围 (kpa) | 推力 (kn) |
zm10-1 | 210 | 3 | 20 | 75 ~ 150 | 1.6 |
6 | 150 ~ 300 | 3.2 | |||
zm10-2 | 320 | 3 | 30 | 75 ~ 150 | 2.4 |
6 | 150 ~ 300 | 4.8 | |||
zm10-3 | 720 | 3 | 60 | 75 ~ 150 | 5 |
6 | 150 ~ 300 | 10 | |||
9 | 180 ~ 370 | 13 | |||
12 | 220 ~ 440 | 16 |
型号 | 膜片面积 (cm2) | 弹簧数量 | 行程 (mm) | 弹簧范围 (kpa) | 推力(kn) 供气压力(mpa) | ||||
0.2 | 0.3 | 0.4 | 0.5 | 0.6 | |||||
zm10-1 | 210 | 3 | 20 | 75 ~ 150 | 1.0 | 3.2 | 5.2 | 7.2 | 9.4 |
6 | 150 ~ 300 | – | – | 2.1 | 4.2 | 6.3 | |||
zm10-2 | 320 | 3 | 30 | 75 ~ 150 | 1.6 | 4.8 | 8.0 | 11.2 | 14.4 |
6 | 150 ~ 300 | – | – | 3.2 | 6.4 | 9.6 | |||
zm10-3 | 720 | 3 | 60 | 75 ~ 150 | 3.6 | 10.8 | 18.0 | 25.2 | 32.4 |
6 | 150 ~ 300 | – | – | 7.2 | 14.4 | 21.6 |

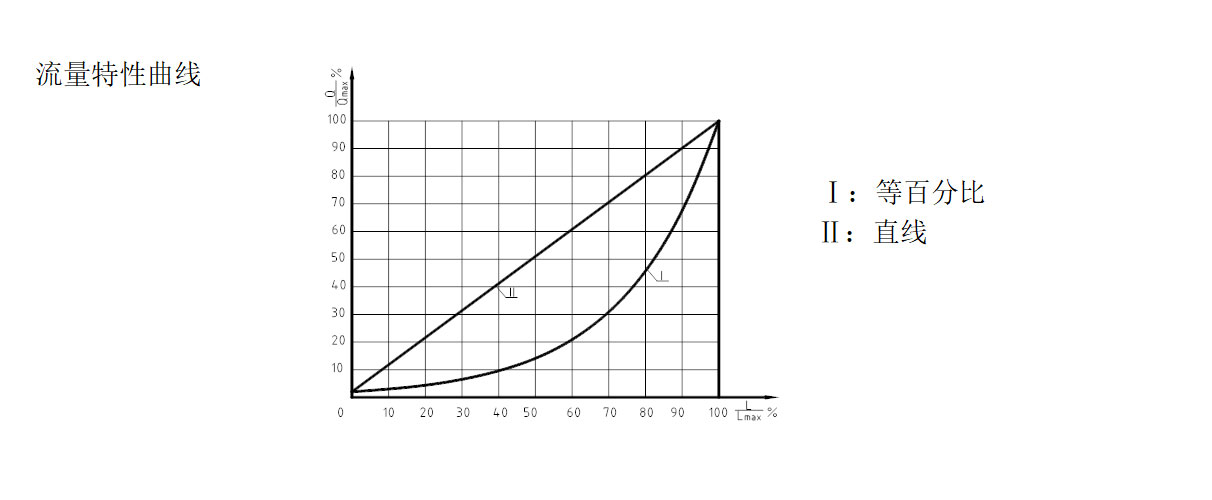

l/lmax q/qmax 特性 | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
直 线 | 2 | 11.8 | 21.6 | 31.4 | 41.2 | 51 | 60.8 | 70.6 | 80.4 | 90.2 | 100 |
等百分比 | 2 | 3 | 4.37 | 6.5 | 9.6 | 14.1 | 20.9 | 30.9 | 45.7 | 67.6 | 100 |
公称通径 | 行程 | 执行机构型号 | 作用形式:气开 | 作用形式:气关 | |||||||
弹簧数量 | |||||||||||
3 | 6 | 9 | 12 | 3 | 3 | 3 | 6 | 6 | |||
最小供气压力(mpa) | |||||||||||
dn (mm) | mm | cm2 | 0.2 | 0.35 | 0.42 | 0.49 | 0.3 | 0.45 | 0.6 | 0.45 | 0.6 |
15 | 16 | zm10-1 210 | 2.0 | 2.0 | - | - | 2.0 | - | - | 2.0 | - |
20 | 2.0 | 2.0 | - | - | 2.0 | - | - | 2.0 | - | ||
25 | 2.0 | 2.0 | - | - | 2.0 | 2.0 | - | 2.0 | 2.0 | ||
32 | 1.5 | 2.0 | - | - | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | ||
40 | 25 | zm10-2 320 | 1.3 | 2.0 | - | - | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
50 | 1.0 | 2.0 | - | - | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | ||
65 | 30 | 0.72 | 1.4 | - | - | 1.4 | 2.0 | 2.0 | 1.4 | 2.0 | |
80 | 0.47 | 0.94 | - | - | 0.94 | 1.88 | 2.0 | 0.94 | 1.88 | ||
100 | 0.3 | 0.61 | - | - | 0.61 | 1.22 | 1.83 | 0.61 | 1.22 | ||
125 | 60 | zm10-3 720 | 0.44 | 0.88 | 1.0 | 1.2 | 0.88 | 1.76 | 2.0 | 0.88 | 1.76 |
150 | 0.3 | 0.61 | 0.73 | 0.89 | 0.61 | 1.22 | 1.83 | 0.61 | 1.22 | ||
200 | 0.17 | 0.34 | 0.41 | 0.5 | 0.34 | 0.68 | 1.02 | 0.34 | 0.68 | ||
250 | 0.11 | 0.23 | 0.27 | 0.35 | 0.23 | 0.46 | 0.66 | 0.23 | 0.46 |
公称通径 | 行程 | 执行机构输出力(kn) | |||||||||
dn (mm) | mm | 0.8 | 2 | 3 | 5 | 6.5 | 10 | 16 | 25 | 40 | 60 |
15 | 16 | 2.0 | 2.0 | ||||||||
20 | 2.0 | ||||||||||
25 | 1.61 | 2.0 | |||||||||
32 | 1.86 | 2.0 | |||||||||
40 | 25 | 0.96 | 1.6 | 2.0 | |||||||
50 | 0.8 | 1.2 | 1.6 | 2.0 | |||||||
65 | 30 | 0.6 | 1.1 | 1.3 | 2.0 | ||||||
80 | 0.5 | 0.72 | 0.92 | 1.49 | 2.0 | ||||||
100 | 0.21 | 0.46 | 0.62 | 0.96 | 1.52 | 2.0 | |||||
125 | 60 | 0.37 | 0.62 | 0.98 | 1.64 | 2.0 | |||||
150 | 0.26 | 0.42 | 0.68 | 1.1 | 1.71 | ||||||
200 | 0.22 | 0.39 | 0.64 | 1.04 | 1.62 | ||||||
250 | 0.18 | 0.32 | 0.51 | 0.82 | 1.23 |
