ysiq(d)70系列气/电动智能型高压调节阀采用独特的设计、特殊的硬化处理,能够有效的防止闪蒸气蚀,大大提高了高压差调节阀的使用寿命和调节性能,每一款调节阀都为用户量身订制。

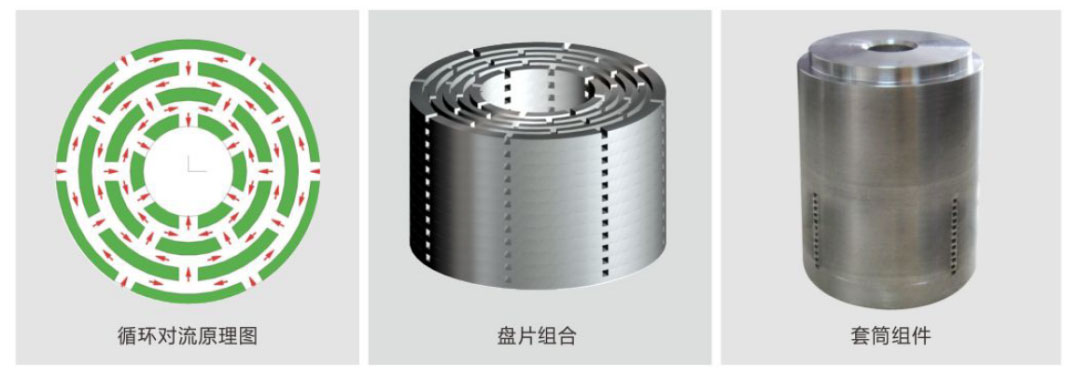

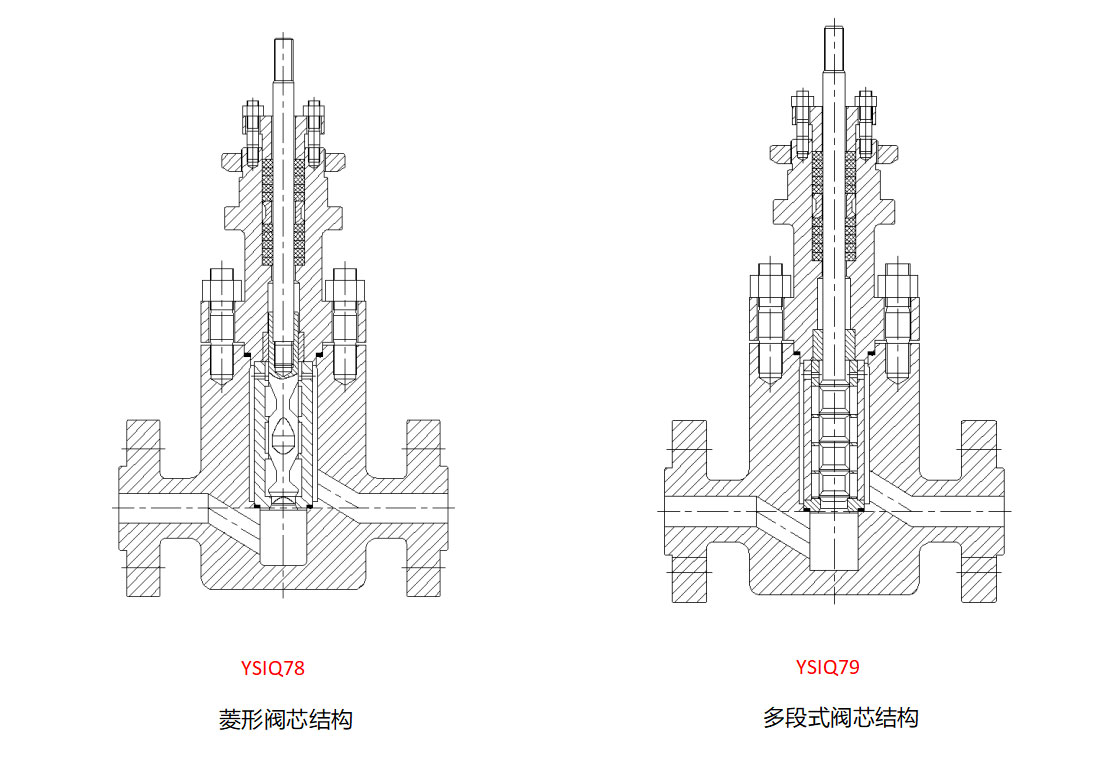

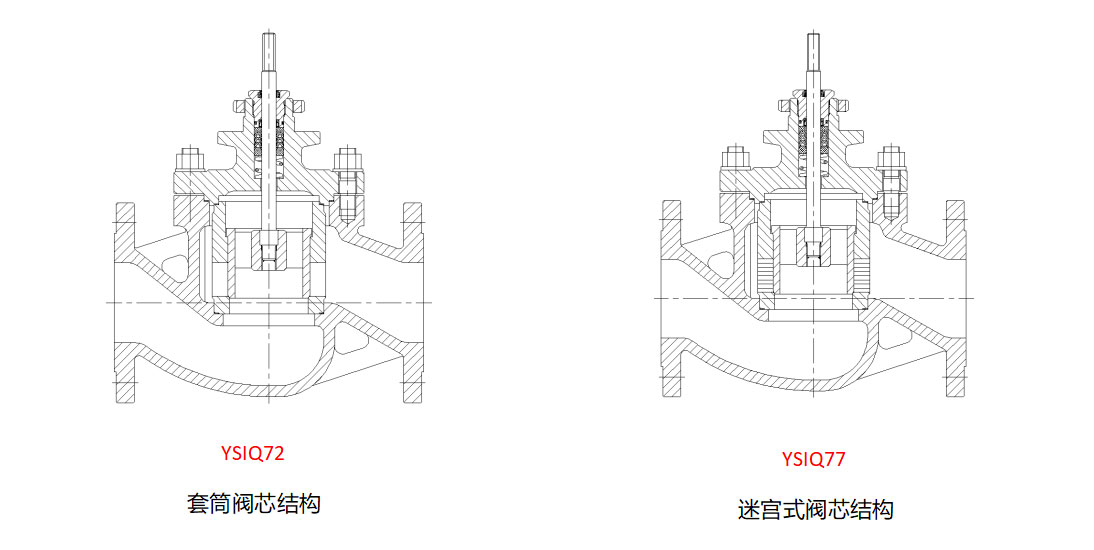

本系列调节阀。采用迷宫式流道和多级阀芯设计,结构紧凑,可在高温高压差条件下稳定工作。配用我公司设计的智能型执行机构可在现场随意更换正反作用方式。并能对弹簧进行有效的防腐蚀保护,从而延长了执行机构的使用寿命。执行机构与智能阀门定位器采用了无管路连接,提高了调节阀的抗震性能、使用稳定性和调节精度。双面均可使用的阀座与阀体压紧式的连接方式,有效提高了阀门的密封等级和使用寿命,维护、维修极为方便,从而极大提高了调节阀的综合性能。通过阀盖结构形式的更换组合,可适用于各种高温、零外漏的场合,满足用户不同的使用要求。

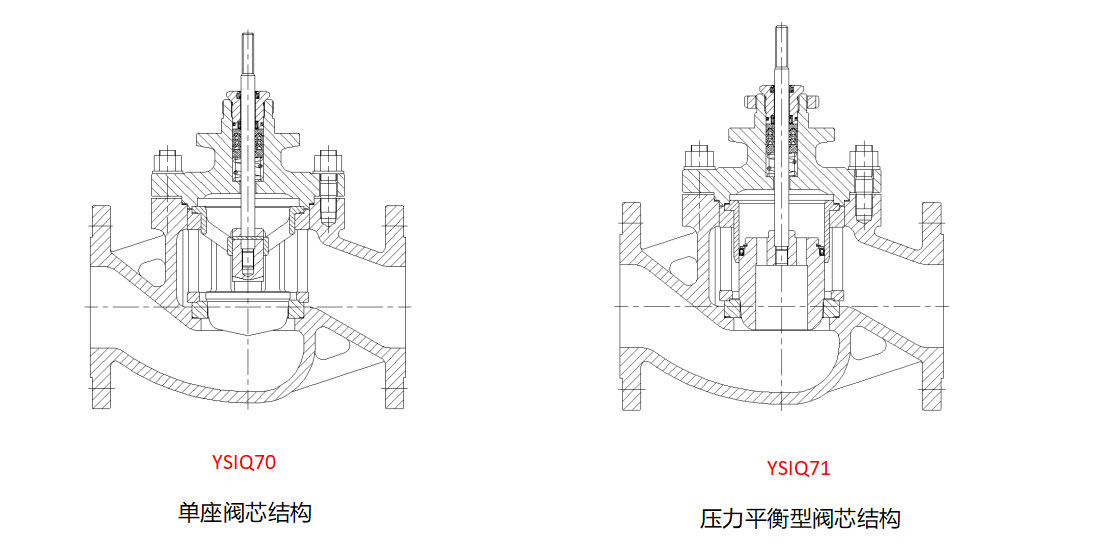

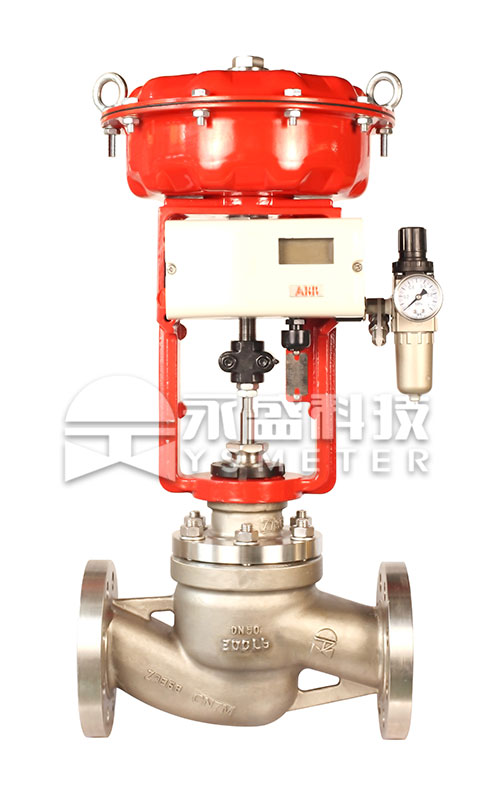

ysiq70系列气动智能型单座角形调节阀配用zm10型多弹簧高强度执行机构和智能型阀门定位器;ysid70系列电动智能型单座角形调节阀配用智能型电动执行机构。
zm10型多弹簧高强度执行机构采用模块化设计,可在现场方便更换正、反作用形式,并能对弹簧进行有效的防腐蚀保护,从而延长了执行机构的使用寿命,方便了用户的使用。执行机构与智能电气阀门定位器的配套采用了无管路连接的设计,提高了调节阀的抗震性能、使用稳定性与调节精度,满足对工况的精确调节。
本系列产品有标准型、散热型、低温型等多种型式。产品公称压力等级有pn(mpa)16.0、25.0、32.0(900lb、1500lb、2500lb);阀体口径范围dn(mm)15~200(1/2”~8”);适用流体温度-196~ 560℃范围内多种档次;泄漏量标准有ⅳ级、ⅴ级;流量特性有直线、等百分比。多种品种规格可供选择。
气动ysiq70:
定位器接收标准电流信号或计算机信号,转换为阀位设定值,执行机构的直线位移通过连接装置转换为角度位移,并由位置传感器测得,反馈至微处理器。
微处理器将实际阀位反馈值和设定值进行比较,检测到偏差后,根据偏差大小和方向输出脉宽调制指令(pwm)到压电阀,压电阀按控制指令调节膜头进气量或排气量。
电动ysid70:
标准电流信号或计算机信号经a/d转换后,进入智能型电动执行机构的智能信号采集控制单元。
信号采集控制单元随时检测输入信号和位置反馈信号,当两个信号不平衡时,根据偏差大小和方向输出脉宽调制指令(pwm)到双向可控硅,使其导通并带动电机向减小偏差的方向运转,进而带动减速机构并改变阀门的开度。
控制模式
控制模式采用pwm(puise width modulation)驱动;
全速状态:当控制偏差很大时,输出连续信号;
中速状态:当偏差不大时,输出脉冲信号;
慢速微调:当偏差很小时,输出更小的脉冲信号;
保持定位:当偏差小到阀门调节精度范围内,没有控制指令输出。

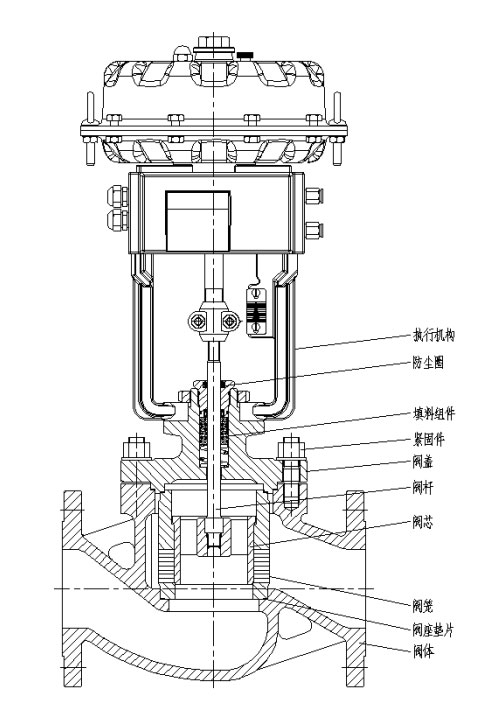

序号 | 零件名称 | 常用材料 | |||
1 | 阀 体 | wcb、a105 | wc6、f11 | cf8、f304 | cf8m、f316 |
2 | 阀 座 | 304、316/堆焊司钛莱合金、410热处理 | 304、316/堆焊司钛莱合金 | ||
3 | 阀 芯 | 304、316/堆焊司钛莱合金、410热处理 | 304、316/堆焊司钛莱合金 | ||
4 | 阀 笼 | 304、316 | 304、316 | ||
5 | 阀 杆 | 304、316 | 304、316 | ||
6 | 阀 盖 | wcb、a105 | wc6、f11 | cf8、f304 | cf8m、f316 |
*以上为常用材料,具体牌号以订货合同为准。
公称通径 | dn15~dn200(1/2”~8”) |
公称压力 | pn160、250、320(900lb、1500lb、2500lb) |
固有流量特性 | 等百分比、直线 |
固有可调比 | 50﹕1 |
上阀盖形式 | 标准型:铸钢、锻钢:-20~250 铸不锈钢、锻不锈钢:-40~250 |
散热型:铸钢、锻钢:-29~425 铸不锈钢、锻不锈钢:-40~450 | |
低温加长型:铸不锈钢、锻不锈钢:-60~-100、-100~-200 | |
阀座泄漏量 | ⅳ级、v级 |
序号 | 项 目 | 标准型智能阀 | 散热、低温型智能阀 |
1 | 基本误差<(%) | ±1 | ±2.5 |
2 | 回 差<(%) | 1 | 2.5 |
3 | 死 区<(%) | 0.4 | 1 |
4 | 始终点偏差<(%) | ±1 | ±2.5 |
5 | 额定行程偏差<(%) | 2.5 | 2.5 |
注:本产品性能指标高于gb/t4213-2008。
阀座直径dn(mm) | 15 | 20 | 25 | 40 | 50 | 80 | 100 | 150 | 200 | |
流量系数kv | 直线 | 4 | 6.9 | 11 | 27.5 | 44 | 110 | 176 | 440 | 690 |
等百分比 | 3.2 | 6.3 | 10 | 25 | 40 | 100 | 160 | 400 | 630 |
阀座直径dn(mm) | 15 | 20 | 25 | 40 | 50 | 80 | 100 | 150 | 200 | |
流量系数kv | 直线 | – | 4 | 6.9 | 17.6 | 27.5 | 69 | 110 | 275 | 440 |
等百分比 | 2.0 | 3.2 | 6.3 | 16 | 25 | 63 | 100 | 250 | 400 |
阀座直径dn(mm) | 4 | 5 | 6 | 7 | 8 | 10 | 12 | ||||
流量系数kv | 直线 | 0.02 | 0.05 | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.6 | 2.5 |
等百分比 | – | – | – | – | – | – | – | – | 1.2 | 2.0 |
zm10系列气动多弹簧执行机构由于采用了模块化的设计,所以只需局部进行简单的拆、装就可以实现气开和气关两种作用方式的转换。执行机构与阀门定位器之间的气路连接采用了内部连通的组合方式,并可将定位器排出的气体注入弹簧室一侧,使弹簧室内产生略高于外部环境大气压的压力,以免外部环境中带有腐蚀性的气体被吸入,腐蚀弹簧等零部件。
气开式(fc):当气源故障时,执行机构弹簧将阀关闭。
型号 | 膜片面积 (cm2) | 弹簧数量 | 行程 (mm) | 弹簧范围 (kpa) | 推力 (kn) |
zm10-2 | 320 | 3 | 30 | 75 ~ 150 | 2.4 |
6 | 150 ~ 300 | 4.8 | |||
zm10-3 | 720 | 3 | 60 | 75 ~ 150 | 5 |
6 | 150 ~ 300 | 10 | |||
9 | 180 ~ 370 | 13 | |||
12 | 220 ~ 440 | 16 | |||
zm10-4 | 1510 | 3 | 120 | 75 ~ 150 | 11 |
6 | 150 ~ 300 | 22 | |||
9 | 180 ~ 370 | 27 | |||
12 | 220 ~ 440 | 33 |
气关式(fo):当气源故障时,执行机构弹簧将阀打开。
型号 | 膜片面积 (cm2) | 弹簧数量 | 行程 (mm) | 弹簧范围 (kpa) | 推力(kn) 供气压力(mpa) | ||||
0.2 | 0.3 | 0.4 | 0.5 | 0.6 | |||||
zm10-2 | 320 | 3 | 30 | 75 ~ 150 | 1.6 | 4.8 | 8.0 | 11.2 | 14.4 |
6 | 150 ~ 300 | – | – | 3.2 | 6.4 | 9.6 | |||
zm10-3 | 720 | 3 | 60 | 75 ~ 150 | 3.6 | 10.8 | 18.0 | 25.2 | 32.4 |
6 | 150 ~ 300 | – | – | 7.2 | 14.4 | 21.6 | |||
zm10-4 | 1510 | 3 | 120 | 180 ~ 370 | 7.5 | 22.6 | 37.7 | 52.8 | 67.9 |
6 | 220 ~ 440 | – | – | 15.1 | 30.2 | 45.3 |
温度 | 900lb | 1500lb | 2500lb | |||||||||||||||
lcb | wcb a105 | wc6 f11 | wc9 f22 | cf8 f304 | cf8m f316 | lcb | wcb a105 | wc6 f11 | wc9 f22 | cf8 f304 | cf8m f316 | lcb | wcb a105 | wc6 f11 | wc9 f22 | cf8 f304 | cf8m f316 | |
-196 ~38 | - | - | - | - | 14.88 | 14.88 | - | - | - | - | 24.79 | 24.79 | - | - | - | - | 41.34 | 41.34 |
-45~38 | 14.35 | - | - | 15.5 | 14.88 | 14.88 | 23.92 | - | - | - | 24.79 | 24.79 | 39.87 | - | - | - | 41.34 | 41.34 |
-5~38 | 14.35 | 15.31 | 15.5 | 15.35 | 14.88 | 14.88 | 23.92 | 25.51 | 25.84 | 25.84 | 24.79 | 24.79 | 39.87 | 52.52 | 43.07 | 43.07 | 41.34 | 41.34 |
50 | 14.18 | 15.01 | 15.33 | 14.70 | 14.34 | 14.43 | 23.64 | 25.02 | 25.55 | 25.58 | 23.9 | 24.04 | 39.4 | 41.7 | 42.59 | 42.64 | 39.84 | 40.07 |
100 | 13.52 | 13.9 | 14.62 | 13.90 | 12.25 | 12.65 | 22.53 | 23.16 | 24.36 | 24.5 | 20.42 | 21.09 | 37.56 | 38.62 | 40.61 | 40.85 | 34.01 | 35.14 |
150 | 13.18 | 13.56 | 13.9 | 13.98 | 10.89 | 11.54 | 21.96 | 22.6 | 23.18 | 23.3 | 18.16 | 19.24 | 36.6 | 37.66 | 38.61 | 38.84 | 30.26 | 32.07 |
200 | 12.79 | 13.14 | 13.63 | 13.45 | 9.82 | 10.69 | 21.32 | 21.89 | 22.73 | 22.4 | 16.37 | 17.83 | 35.53 | 36.5 | 37.88 | 37.35 | 27.28 | 29.71 |
250 | 11.3 | 12.51 | 13.33 | 13.26 | 9.15 | 10.02 | 20.28 | 20.84 | 22.22 | 22.1 | 15.26 | 16.68 | 33.8 | 34.75 | 37.03 | 36.85 | 25.43 | 27.8 |
300 | 10.78 | 11.61 | 12.72 | 12.72 | 8.71 | 9.49 | 18.84 | 19.36 | 21.2 | 21.2 | 14.52 | 15.8 | 34.4 | 32.26 | 35.33 | 35.33 | 24.2 | 26.34 |
350 | 11.08 | 12.06 | 12.06 | 8.42 | 9.12 | 17.96 | 18.46 | 20.11 | 20.11 | 14.02 | 15.2 | 29.95 | 30.75 | 33.51 | 33.51 | 23.36 | 25.36 | |
375 | 10.94 | 11.63 | 11.63 | 8.32 | 8.91 | 18.22 | 19.38 | 19.38 | 13.86 | 14.84 | 30.37 | 32.32 | 32.23 | 23.12 | 24.74 | |||
400 | 10.34 | 10.98 | 10.98 | 8.23 | 8.72 | 17.24 | 18.28 | 18.28 | 13.72 | 14.55 | 28.73 | 30.47 | 30.47 | 22.87 | 24.25 | |||
425 | 8.62 | 10.53 | 10.53 | 8.14 | 8.59 | 14.37 | 17.54 | 17.54 | 13.57 | 14.32 | 23.94 | 29.23 | 29.23 | 22.63 | 23.87 | |||
450 | 6.01 | 10.13 | 10.13 | 8.06 | 8.42 | 10.02 | 16.89 | 16.89 | 13.42 | 14.03 | 16.68 | 28.16 | 28.16 | 22.37 | 22.79 | |||
475 | 4.06 | 9.5 | 9.5 | 7.97 | 8.2 | 6.76 | 15.82 | 15.82 | 13.27 | 13.67 | 11.28 | 26.36 | 26.36 | 22.13 | 22.34 | |||
500 | 8.33 | 8.33 | 7.81 | 8.05 | 13.89 | 13.89 | 13.02 | 13.4 | 23.15 | 23.15 | 21.71 | 21.47 | ||||||
525 | 6.08 | 6.58 | 7.15 | 7.73 | 10.12 | 10.96 | 11.94 | 12.89 | 16.88 | 18.26 | 19.88 | 20.79 | ||||||
550 | 3.83 | 4.91 | 6.54 | 7.49 | 6.38 | 8.17 | 10.91 | 12.48 | 10.63 | 13.63 | 18.17 | 17.85 | ||||||
575 | 2.55 | 3.51 | 6.02 | 7.22 | 4.24 | 5.85 | 10.04 | 12.04 | 7.08 | 9.74 | 16.72 | 15.2 | ||||||
600 | 1.75 | 2.29 | 5.01 | 6.43 | 2.94 | 3.82 | 8.35 | 10.71 | 7.90 | 6.36 | 13.92 | 17.85 | ||||||
625 | 3.92 | 5.48 | 6.54 | 9.12 | 10.89 | 15.2 | ||||||||||||
650 | 3.16 | 4.23 | 5.25 | 7.06 | 8.75 | 11.76 | ||||||||||||
675 | 2.33 | 3.78 | 3.88 | 6.31 | 6.45 | 10.53 |
公称通径 | 行程 | 执行机构型号 | 作用形式:气开 | 作用形式:气关 | |||||||
弹簧数量 | |||||||||||
3 | 6 | 9 | 12 | 3 | 3 | 3 | 6 | 6 | |||
最小供气压力(mpa) | |||||||||||
dn (mm) | mm | cm2 | 0.2 | 0.35 | 0.42 | 0.49 | 0.3 | 0.45 | 0.6 | 0.45 | 0.6 |
25 | 20 | zm10-2 | 4.8 | 9.7 | - | - | 9.7 | 19.5 | 29.0 | 9.7 | 19.5 |
40 | 1.9 | 3.8 | - | - | 3.8 | 7.5 | 11.4 | 3.8 | 7.5 | ||
50 | 1.2 | 2.4 | - | - | 2.4 | 4.8 | 7.2 | 2.4 | 4.8 | ||
80 | 30 | zm10-3 | 1.0 | 2.0 | - | - | 2.0 | 4.0 | 6.0 | 2.0 | 4.0 |
100 | 0.65 | 1.3 | - | - | 1.3 | 2.6 | 3.9 | 1.3 | 2.6 | ||
150 | 60 | zm10-4 | 0.6 | 1.2 | 1.4 | 1.7 | 1.2 | 2.4 | 3.6 | 1.2 | 2.4 |
200 | 0.28 | 0.56 | 0.6 | 0.7 | 0.56 | 1.0 | 1.5 | 0.56 | 1.0 |
公称通径 | 行程 | 执行机构输出力(kn) | |||||||||
dn (mm) | mm | 0.8 | 2 | 3 | 5 | 6.5 | 10 | 16 | 25 | 40 | 60 |
25 | 20 | 1.63 | 4.07 | 6.11 | 10.0 | ||||||
40 | 1.59 | 2.38 | 3.98 | 5.17 | 7.96 | 10.0 | |||||
50 | 1.01 | 1.52 | 2.54 | 3.31 | 5.09 | 8.15 | 10.0 | ||||
80 | 30 | 0.59 | 0.99 | 1.29 | 1.99 | 3.18 | 4.97 | 7.96 | 10.0 | ||
100 | 0.38 | 0.63 | 0.82 | 1.27 | 2.03 | 3.18 | 5.09 | 7.64 | |||
150 | 60 | 0.28 | 0.36 | 0.56 | 0.90 | 1.41 | 2.26 | 3.39 | |||
200 | 0.20 | 0.31 | 0.50 | 0.79 | 1.27 | 1.91 |
填料材质为ptfe; 数值受公称压力、压力—温度图表限制;
介质的流向与阀芯关闭的方向相反; 波纹管密封类p2≠0时须重新核对。
金属密封型泄漏等级为ⅳ级;
特殊检验; 真空条件下使用;
完全去油、去水处理; 特殊介质(如氧气);
禁铜处理; 使用不锈钢连接件;
特殊接口; 指定涂层颜色。
连接方式:法兰; 螺纹、焊接(须用户指定)
法兰标准:150lb~600lb钢制法兰按hg/t20615-2009
pn16~100钢制法兰按hg/t20592-2009
密封面形式:150lb~600lb、pn16为突面(rf);
pn40、63、100为凹凸面(mfm),阀体为凹面(fm);
结构长度:asme b16.10、 gb/t17213、 gb/t12221、
阀门设计制造标准:gb/t4213、gb/t17213、jb/t7387、iec60534、isa75.01
阀门泄漏量标准:gb/t4213、jb/t7387、iec60534-4、ansi/fci70-2
连接方式、阀体法兰及结构长度可按用户指定的标准制造。如:gost、din、jis等。
